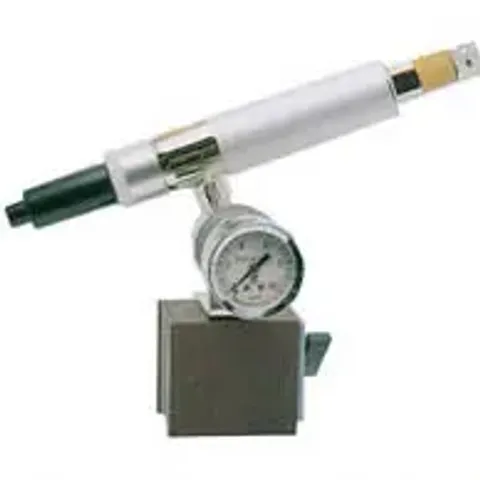

TOHIN低溫空氣冷卻器, 冷凍與空調機械

低溫空氣冷卻器動作、原理 :

一、 動作：

空氣冷卻器是使用渦流管(vortex tube)來產生低溫空氣，壓縮的空氣經渦流管產生熱氣流，與冷氣流此兩種氣流做熱交換，使得熱空氣往熱氣排出口排出，排出空氣量可由調整閥設定，而冷空氣則依箭頭方嚮往(C)冷風出口吹出。

二、 原理

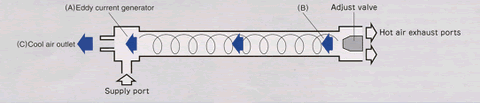

當從空壓機壓縮出來的高壓空氣進入(A)渦流產生器，會使氣體體積膨脹，產生漩渦並從圖(A)往(B)調整閥方向，以螺旋線移動。管子中心軸附近的氣流速率比較大，靠近管壁的速率比較小。當氣流沿管子螺旋前進一段距離時，速率隨半徑的分布會變得比較平均，因為裡層空氣由於黏滯性的關係會對外層的空氣作功，因此當外層空氣碰到熱空氣的出口時會被加熱。

漩渦中心的氣流則流向(C)冷空氣出口，通過吹氣入口時會膨脹然後冷卻。因此，漩渦外層空氣的增溫是由於加速外層氣流的黏滯性作功，而中心部分空氣流往相反方向，則因擴散而降溫。

空氣冷卻器的使用場所 :

電氣、電子裝置的冷卻：

• 控制盤內因熱造成電氣、電子控制元件之損害，與使用送風機或冷煤設備相比較，可保持盤內較乾燥與環境清潔，並減少粉塵產生與無維修問題困擾。
• 高溫爐熔接裝置等感應器或電氣系統冷卻。
• 工業用TV照相機冷卻。
• IC等電子部品冷卻測試。
• 恆溫器的精確度測試時冷卻。

機械加工時環境改變及刀具壽命延長：

• 不需使用冷卻劑，用低溫空氣來冷卻，不會有煙霧及高溫熱度，使工作環境變差。
• 機械加工時刀具溫度上升，會加速磨損，使用低溫空氣冷卻除可防止刀具破損，防止切削粉屑附著於刀具上。
• 鑽孔加工時鑽頭壽命的延長。

各種作業時發熱問題的防止：

• 縫製作業時縫紉車針冷卻，避免縫製時斷線。
• 塑膠容器加工時防止軟化。
• 印刷工業的塑膠網版加工時防止軟化。
• 電子部品焊接作業時的急速冷卻。
• 塑膠板熔接後冷卻。
• NC截斷機切刀的冷卻。
• 鼓風機軸承冷卻。
• 各種元件燒結崁入物件時冷卻。
• 纖維截斷時因截斷機發熱使纖維溶化之防止。
• 樹脂物件開孔時冷卻。
• 訂書制程中車針冷卻防止斷線。
• 輪胎側面研磨切削時冷卻。
• 貴重金屬、寶飾加工冷卻。
• 牛奶、飲料等紙包裝縫合時冷卻。
