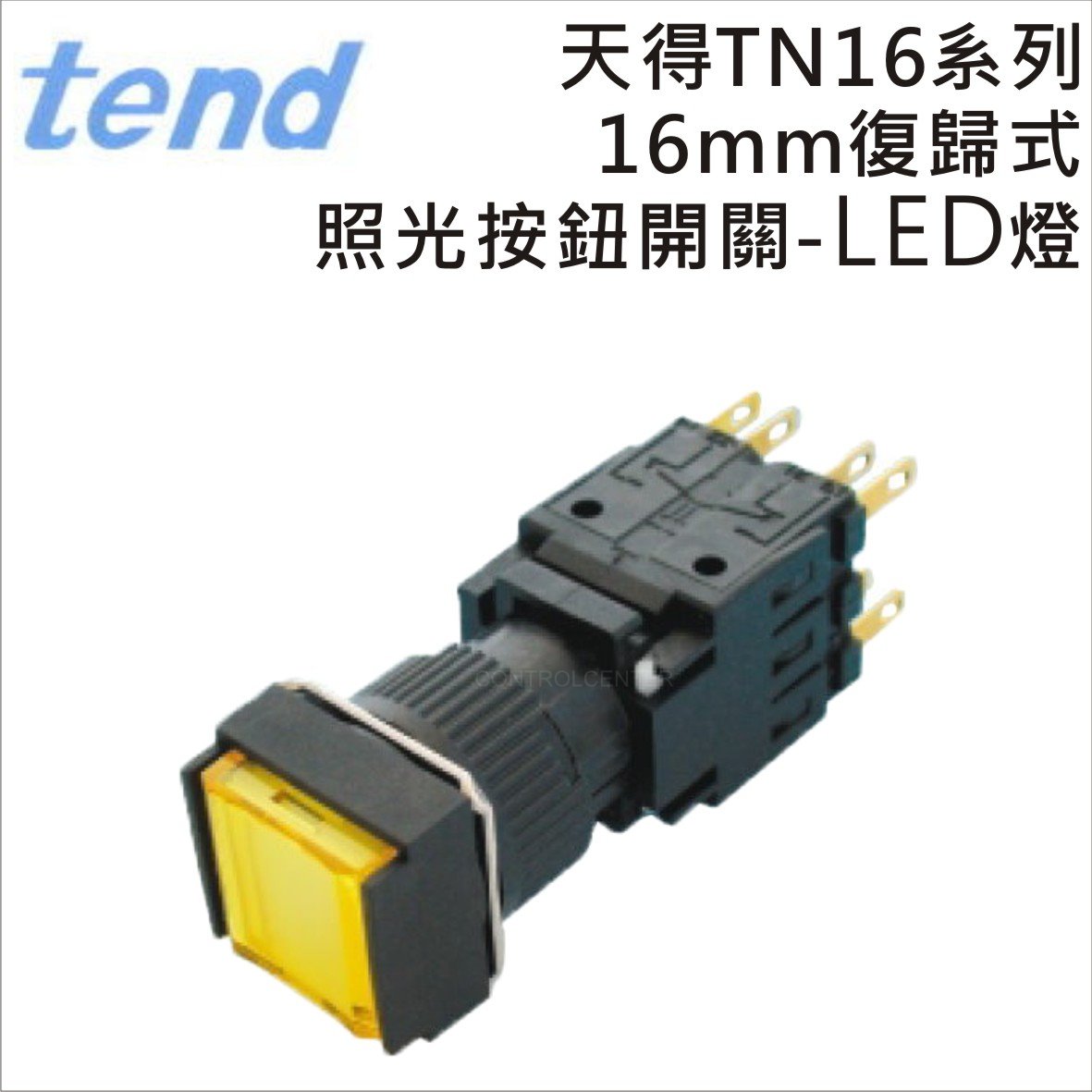

TEND 天得16mm復歸照光式按鈕開關(LED燈)

TEND 天得16mm復歸照光式按鈕開關(LED燈)

TN16系列 TN16-ML

★型號說明

★商品形狀

圓型


正方型


長方型

★特性

●本系列開關為三段可拆組式開關，分為 上座
、接點架、接點座三部分。拆解時 以手壓或接
點座拆卸器依接點架上之 >PUSH<標示，將左
右二端同時間內壓 即可將上座與接點架分離。
以一字起子 將接點架卡住接點座之部位撬起，
即可 將接點座脫離接點架。

●組合時，將接點座二端之凸塊，對準接點架
二端 長方形固定孔推入即可將接點座與接點架
組合。 然後再將接點架上凸出之白色凸塊，對
準上座內 之白色塊，將接點架推入，即可組合
接點架與上座。

●使用者安裝之分解圖如下：

●指示燈與照光式按鈕的電源端子在中間，其
排列方向與其他的接點端子成90度。

●更換燈殼時，以一字起子自燈殼的缺口處撬開。

●更換銘牌時，可在取下燈殼後，自燈殼內取下銘牌。

★各型式裝配孔徑的距離

●(圓形、方形)指示燈、照光式按鈕開關

●(長方形)指示燈、照光式按鈕開關

●(圓形、方形、長方形)選擇、鑰匙開關
(圓形、方形)防水套；(長方形、方形)護蓋
連鎖式、大頭按鈕開關

●長方形防水套

★性能

★接點規格

★接點構造

TEND天得TN16系列型錄
