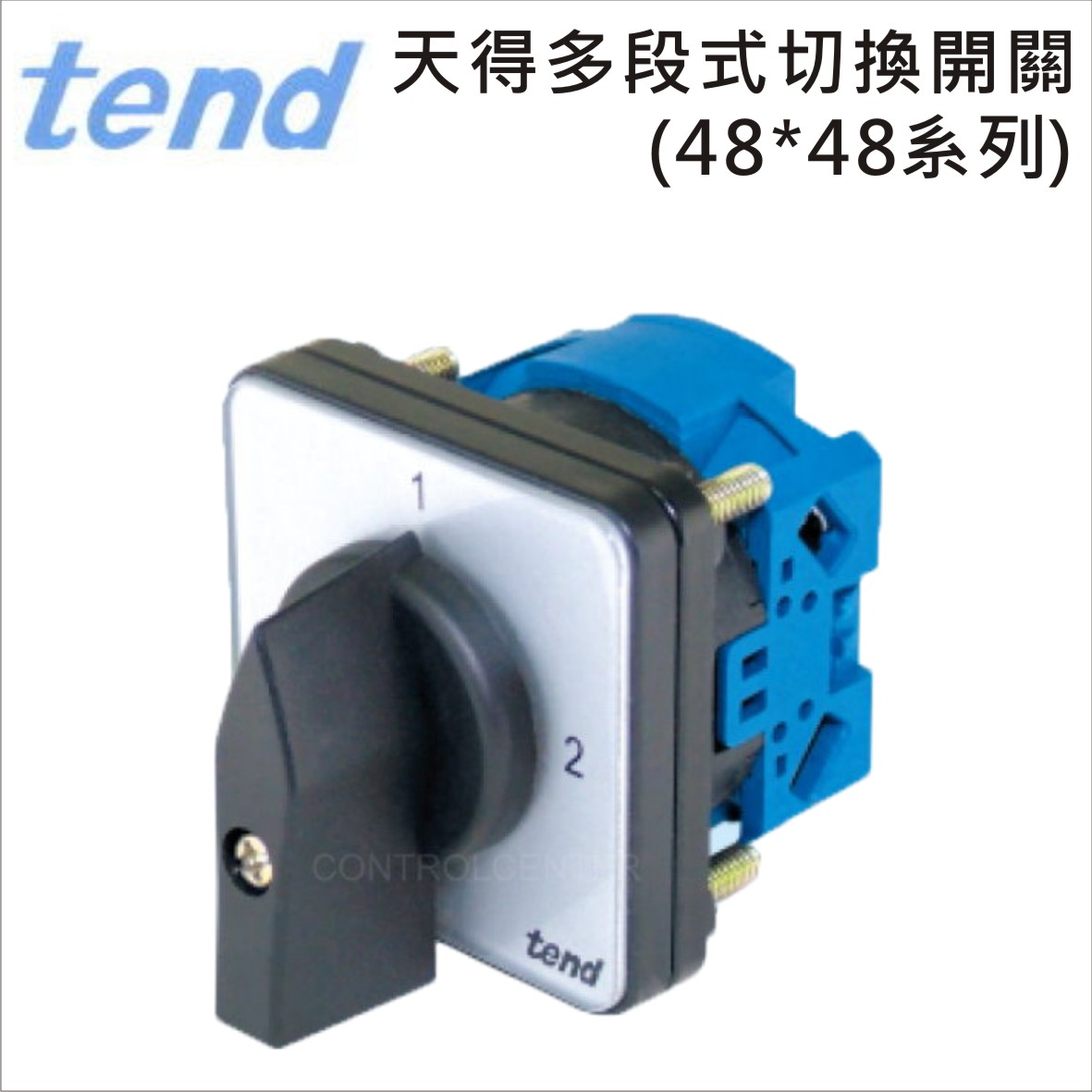

TEND 天得多段切換開關(48*48系列)

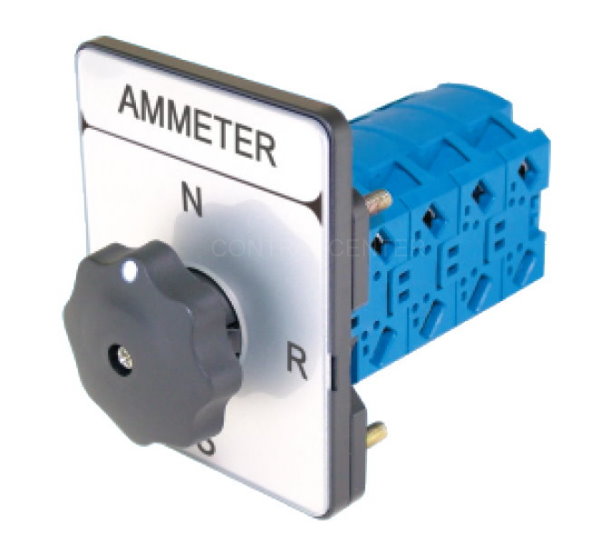

TEND 天得電壓、電流切換開關(48*48與64*64)

★特性

●操控方式、把手、面板多樣化。
●獨創接點座模組化，拆換接點座時內部
零件不致分解四散。
●接點座可以自行組裝及拆卸，可降低客
戶因機種過多的庫存。
●接點座可依需要加裝，方便的卡式固定
，不需拆鎖螺絲。
●接點螺絲由一般的側鎖式改為後鎖式，
方便客戶配線。
●將接線端子及螺絲設計在接點座內部，
可保護使用者不致誤觸電源。
●所有端子的連接片皆以護蓋保護，避免
誤觸電源。
●容量以接點作顏色區分，10A為藍色，
16A為灰色，25A為黑色。

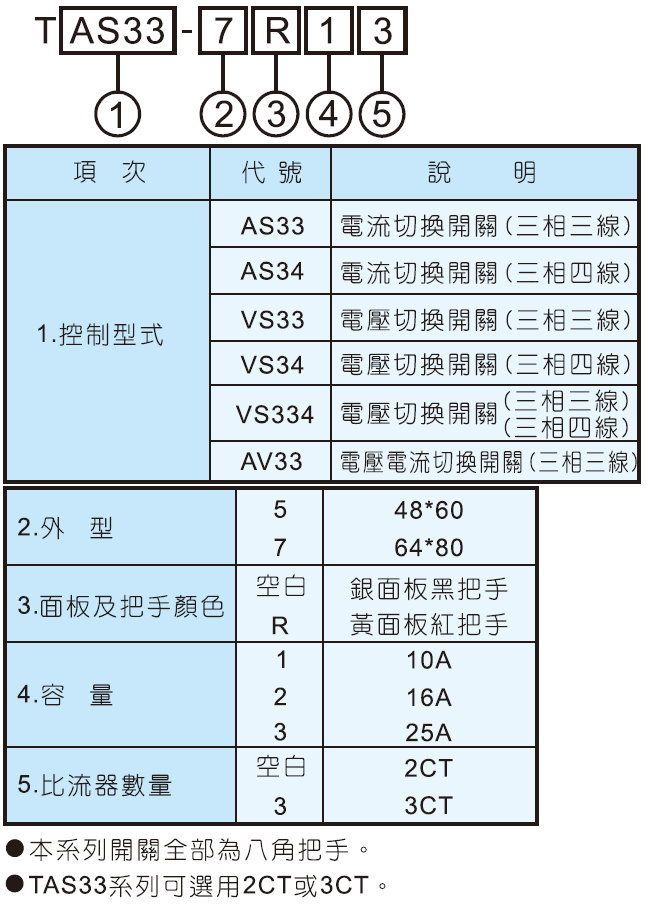

★型號說明

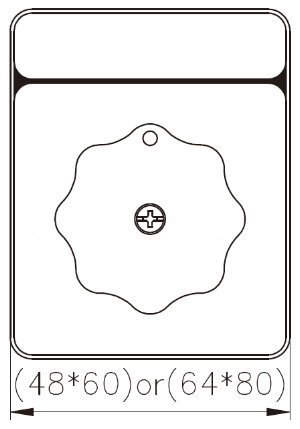

★尺寸圖

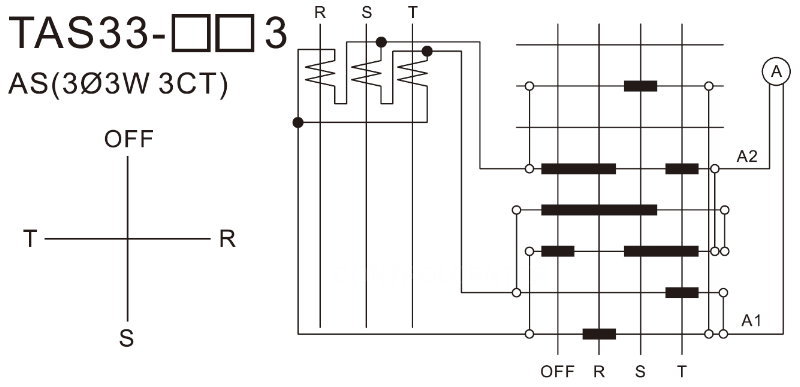

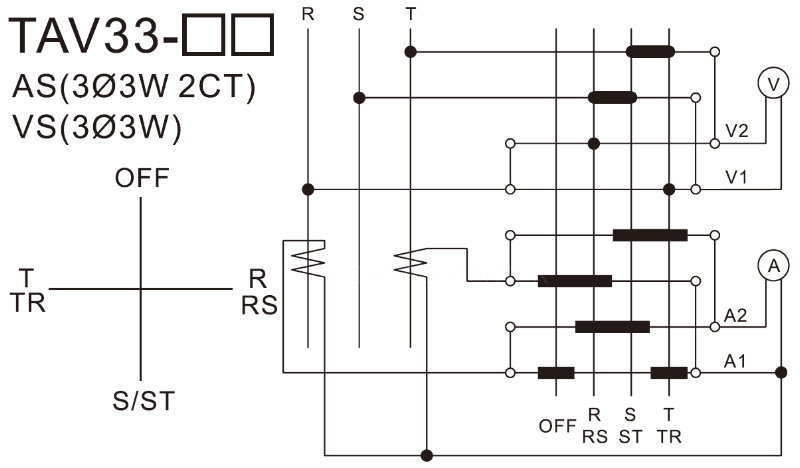

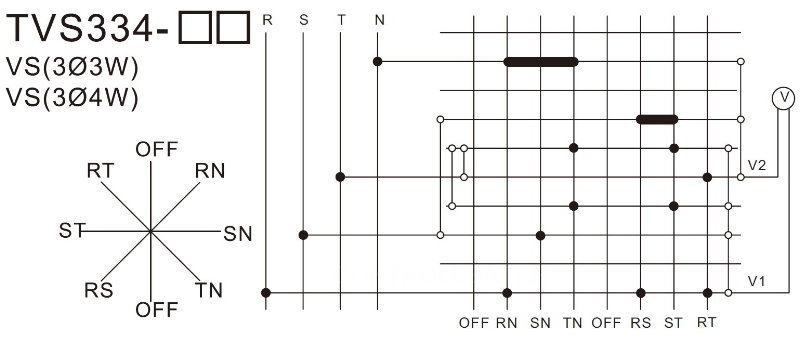

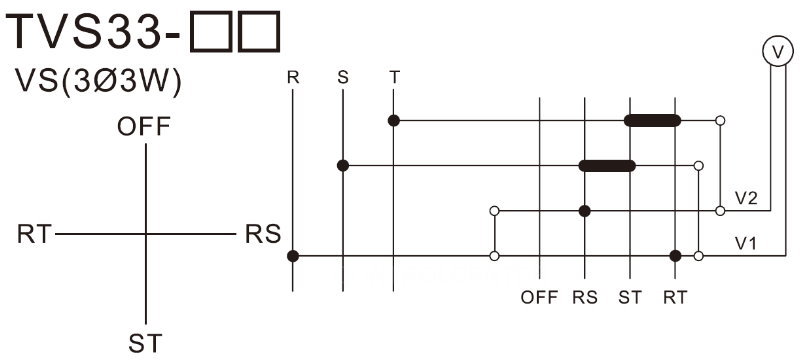

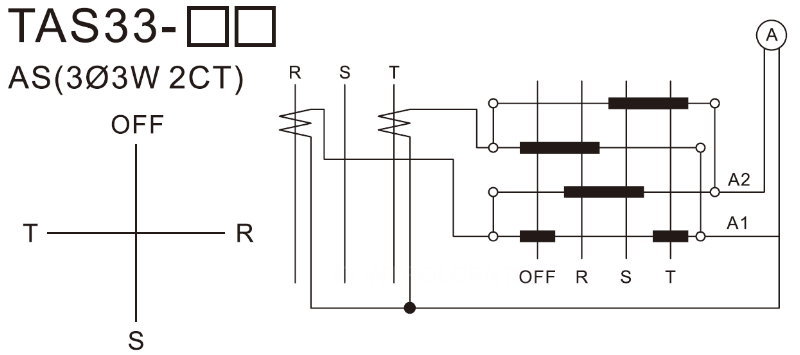

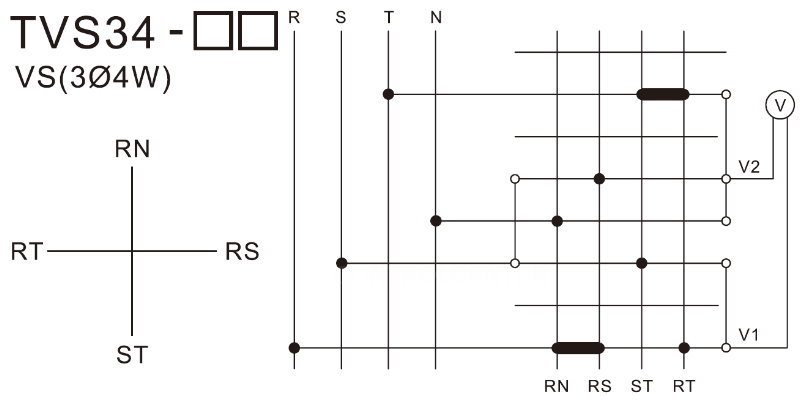

★面板、接點圖及接線圖

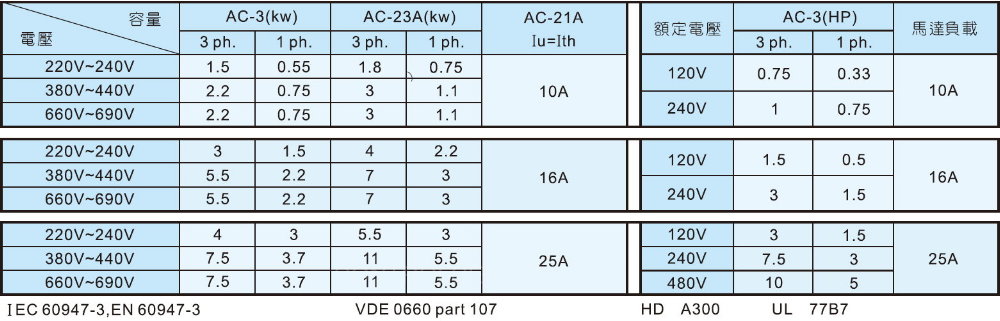

★規格

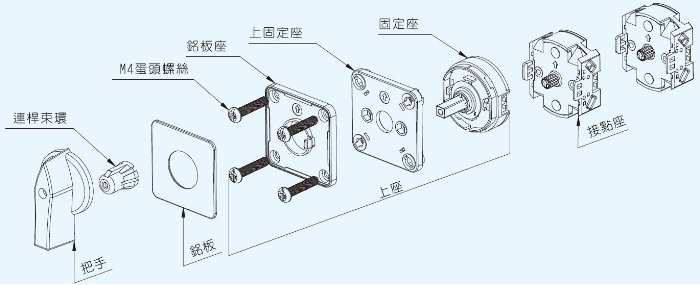

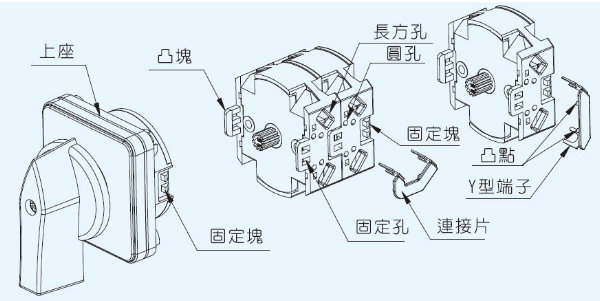

★組立圖

★48面板與64面板二系列，由把手、銘板
、 上座與接點座組成，可自行拆組。

●上座與接座之裝卸，接點座與接點座之裝卸。
●上座與接點座裝配：上座凸起之固定塊對準
接點座之固定孔推入即可。
●接點座與接點裝配：接點座凸起之固定塊對
準接點座之固定孔推入即可。
●拆卸：以一字起子(螺絲刀)，分別插入接點
座之凸塊往上撬起，即可拆卸。
●連接片組裝：將連接片上的Y型端子插入接
點座兩側之長方形孔，並將連接片上的凸點壓
入接點座上的圓孔即可。
