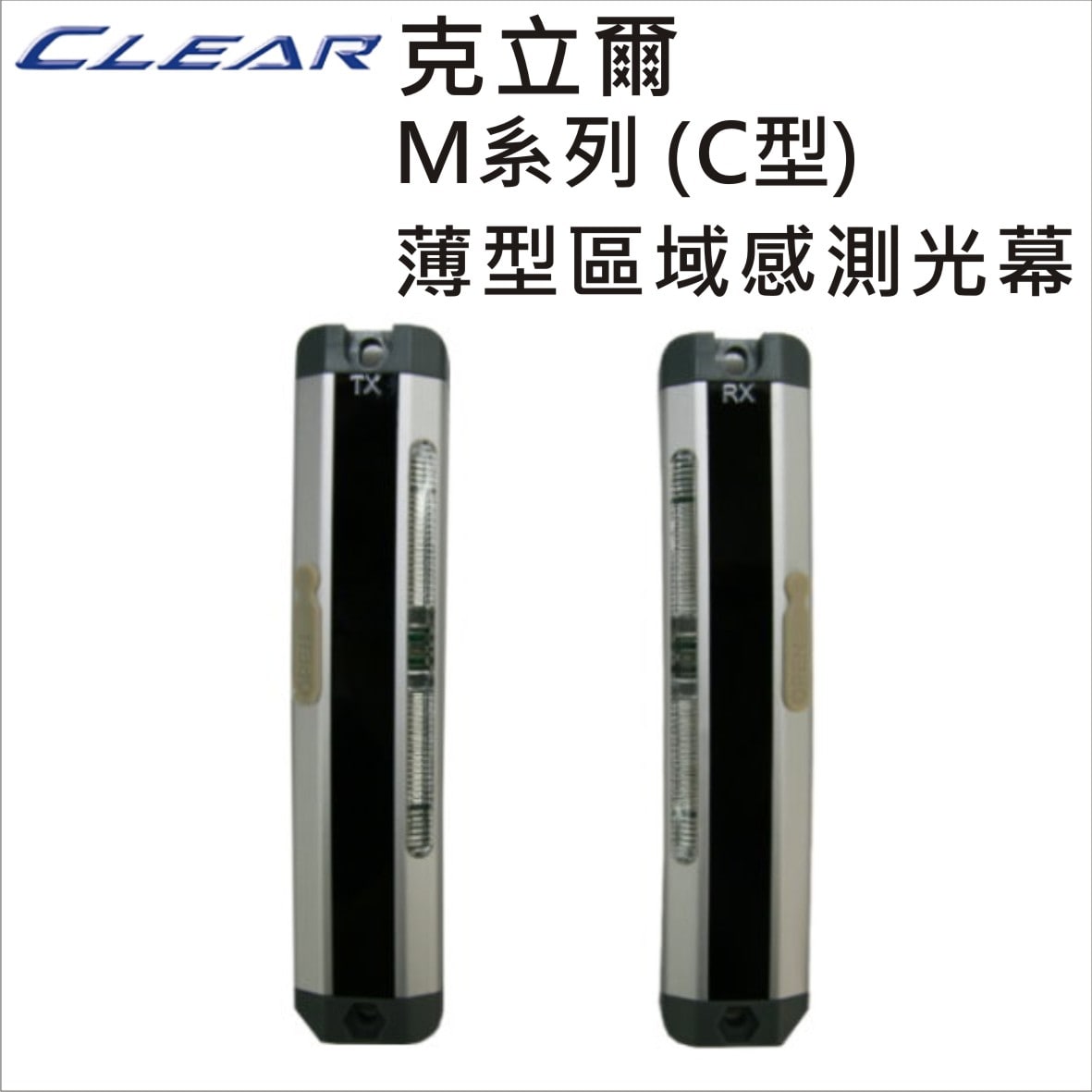

M系列薄型區域感測光幕 (C型)

M 系列光幕有 MA 系列與 MB 系列可供選擇 :
MA系列有工作指示燈,MB系列則無工作指示
燈，輸出模式為出廠設定(標準型號)。

M系列區域型感測光幕，精巧超薄外型鋁擠型
結構兼顧防撞，可自行選擇NPN或PNP接線
方式，並可設定不同頻率模式，以防兩組光幕
間的相互干擾。

★應用領域

•物體檢出感測
•物體偵測
•自動作業感測
•零件捨取檢測
•包裝線
•裝配線方向控制

★特性

●符合 CE LVD 指令要求；無安全分類
(請勿使用於沖剪類之危險機械)
●解析度: MA1-5=30mm、MA1-11=15mm
、MA2=25mm、MA3=45mm
●保護長度100mm 至 940mm
●0.5~1.5m、1~3m 檢測距離 (出廠前設定)
●操作溫度:-10°C 至 +50°C
●防護等級 IP62
●光幕端接線接頭: 直接出線 單孔安裝
●另有 MB 系列 尺寸規格與 MA 系列皆
相同 (MB系列無指示燈 與DIPSW)
●光軸間距 25mm(不可延伸)、10mm、
20mm、40mm。
●光同步無線對頻，具有FREQA與FREQB
兩種工作頻率供客戶選擇(MA)。
●可由開關或配線決定長、短對照距離，
滿足客戶安裝工作範圍。
●大型清晰的工作指示燈，可從開關選擇
常亮或閃爍的顯示方式(MA)。
●精巧外型，鋁擠型結構。

★技術資料

★型號規格

MA1規格尺寸

MA2規格尺寸

MA3規格尺寸

MB 系列 (無指示燈與DIPSW)

MB1 規格尺寸

※(P)為PNP輸出

※(P)為PNP輸出

MB2 規格尺寸

※(P)為PNP輸出

MB3 規格尺寸

※(P)為PNP輸出

★配線圖

NPN 輸出模式

PNP 輸出模式

M系列薄型區域感測光幕 (C型)型錄
