產品編號:52016

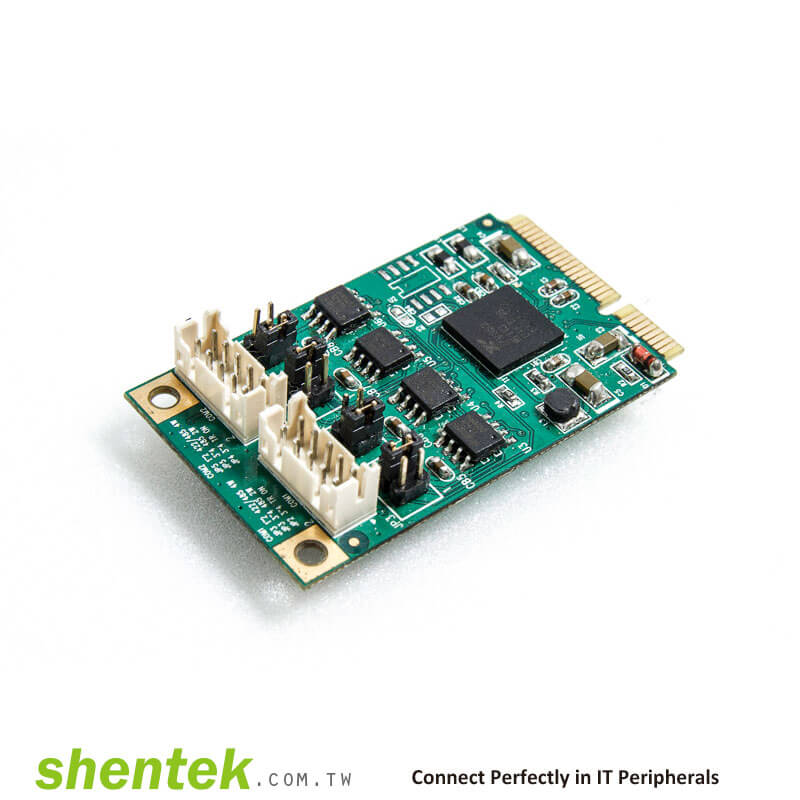

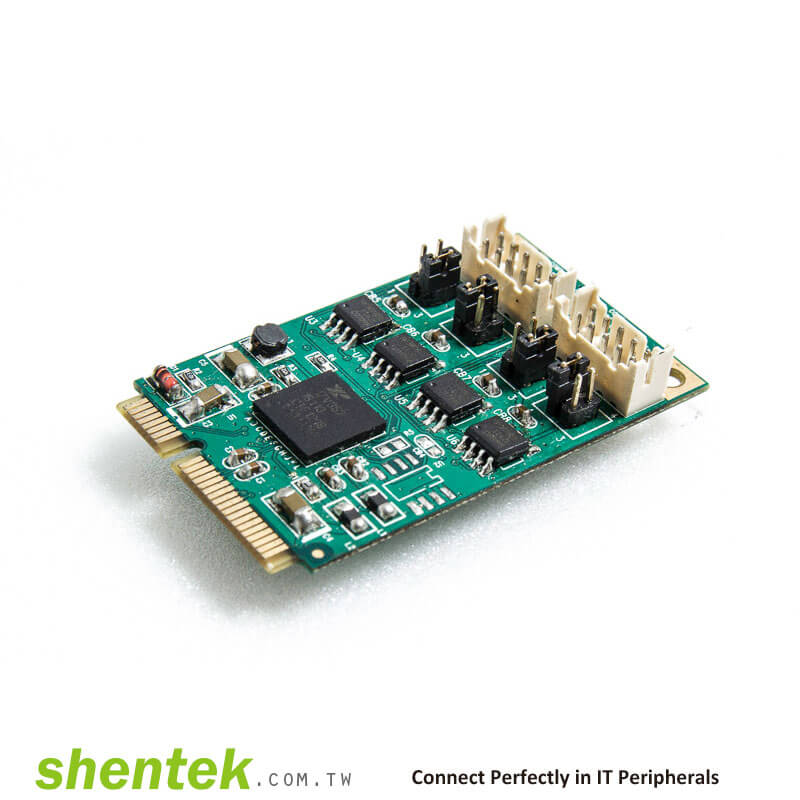

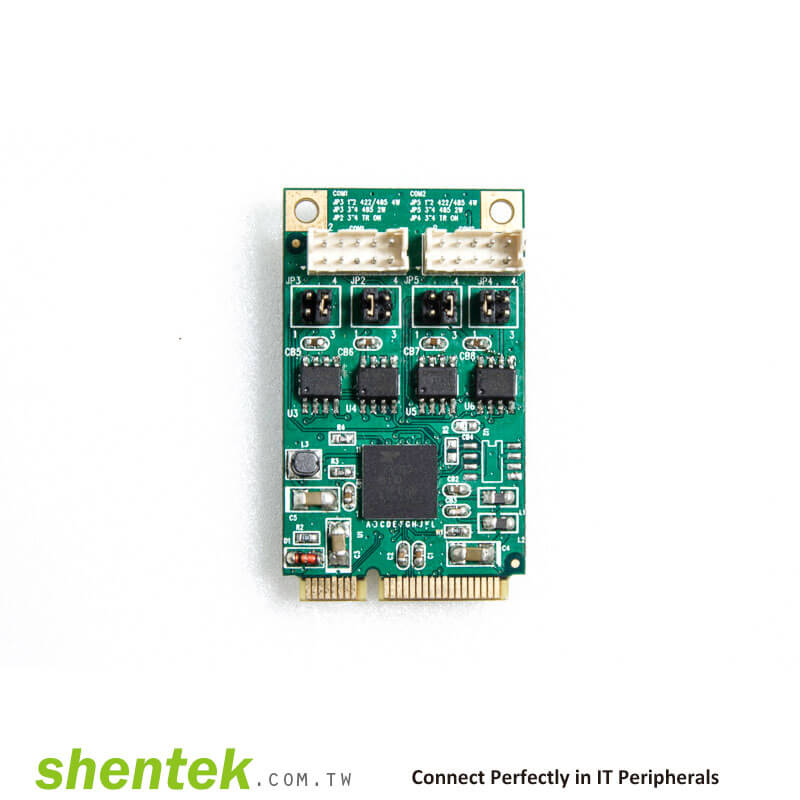

產品描述:2端口高速串行RS-422 RS485 Mini PCI Express(Mini PCIe)卡,600W浪湧保護
介紹
shentek發布2端口串行RS422 RS485 Mini PCI Express(Mini PCIe)卡。它是PCI Express Base規範1.1版的絕佳設計。它設計用於標準和薄型支架。使用此卡,它可以添加2端口串行RS-422(點對點模式),或2線RS-485或4線RS-485(RS-422多點模式),以滿足您的系統需求。 52016支持256字節板載FIFO,並與16C1050 UART規範兼容。它還適用於高達921.6Kbps波特率的高速。各種工業都很好
應用
自動櫃員機(ATM)
銷售點(POS)
自動零售亭
嵌入式系統
支付系統
交通系統
工廠自動化和過程控制
樓宇自動化
醫療系統
遠程訪問服務器
存儲網絡管理
特點和好處
擴展系統的2個COM端口
高速波特率高達921.6Kbps
設計符合PCI Express 2.0 Gen 1標準
最多10個設備連接,用於4線RS-485(RS-422多點)模式
最大32個設備連接,用於2線RS-485模式
內置15KV ESD保護
600W電湧保護
支持工業規格
256字節的FIFO
支持Microsoft Windows,Linux和QNX驅動程序
規格
硬件
通信控制器:16C550 UART兼容寄存器組
總線:Mini PCI Express x 1

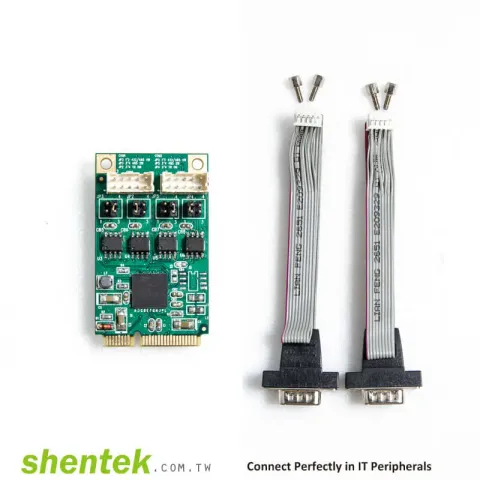

連接器:DB9M x 2
串行接口
端口數:2個端口
串行標準:RS-422(點對點模式),RS-485(2線RS-485模式),4線RS-485(多點RS-422模式)
IRQ和I / O地址:由系統分配
串行線路保護
ESD保護:15KV ESD保護,適用於所有信號
浪湧保護:RS422 RS485信號的600W浪湧保護
性能
波特率:高達921.6 Kbps
FIFO:256字節
串行通信參數
數據位:5,6,7,8
停止位:1,1.5,2
平價:無,偶數,奇數,空間,馬克
串行信號
RS-422:TxD +,TxD-RxD +,RxD-,GND
2線RS-485:數據+,數據 - ,GND
4線RS-485:TxD +,TxD-,RxD +,RxD-,GND
司機支持
Windows:XP,2003,Vista,2008,Win 7,Win 8.1和Win 10
Linux:2.6和3.x.
QNX:6.0
物理特徵
支架:標準和薄型支架
環境限制
工作溫度:-30~75℃
儲存溫度:-40~85℃
環境相對濕度:5~95%不凝結
標準和認證
CE和FCC支持
產品生產
生產:台灣製造
產品位置:台灣台北
