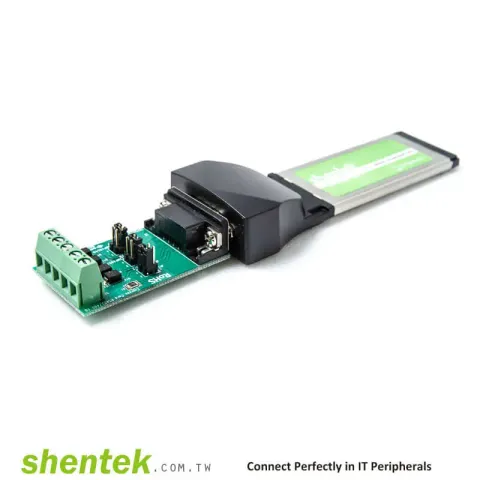

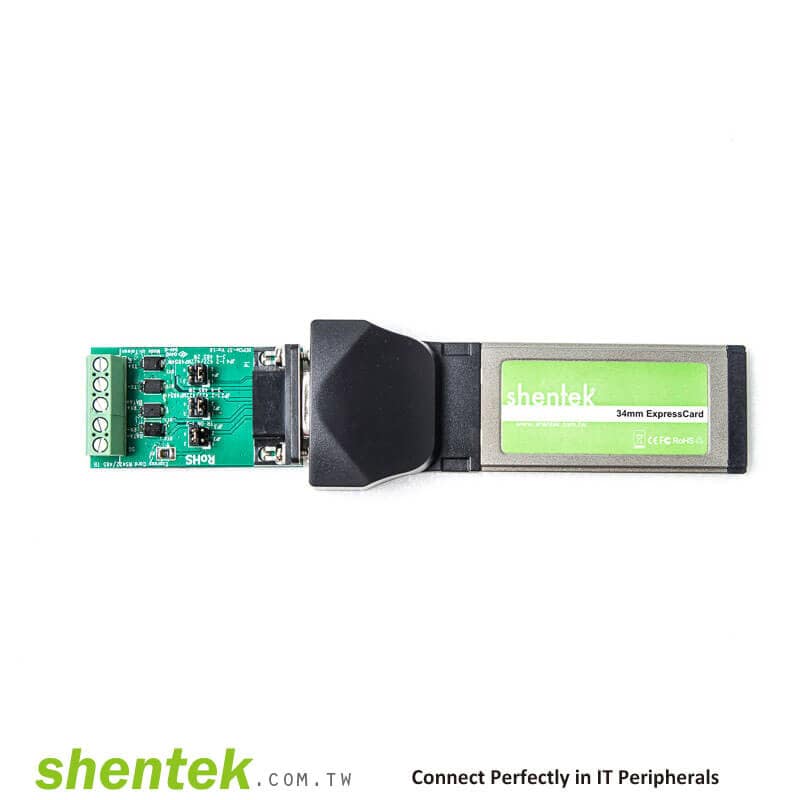

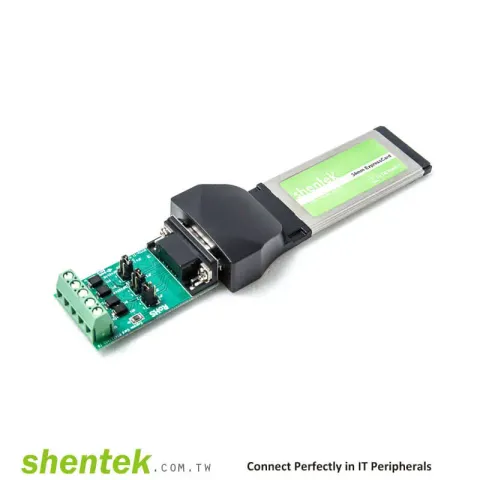

1端口高速RS485 RS422 34mm ExpressCard，具有600W浪湧保護

產品編號：33010

產品描述：1端口高速RS485 RS422 34mm ExpressCard，具有600W浪湧保護

介紹
shentek發布1端口RS485 RS422 ExpressCard支持921.2Kbps，適用於34mm和54mm ExpressCard插槽。
使用此卡，它可以添加1端口串行RS-422（點對點模式），或2線RS-485或4線RS-485（RS-422多點模式），以滿足您的系統需求。 33010支持256字節板載FIFO，並兼容16C1050 UART規範。它還適用於高達921.6Kbps波特率的高速。各種工業都很好

應用
自動櫃員機（ATM）
銷售點（POS）
自動零售亭
嵌入式系統
支付系統
交通系統
工廠自動化和過程控制
樓宇自動化
醫療系統
遠程訪問服務器
存儲網絡管理

特點和好處
擴展系統的1個COM端口
高速波特率高達921.6Kbps
設計符合PCI Express 2.0 Gen 1標準
支持ExpressCard 34mm或54mm插槽
最多10個設備連接，用於4線RS-485（RS-422多點）模式
最大32個設備連接，用於2線RS-485模式
內置15KV ESD保護
600W電湧保護
支持工業規格
256字節的FIFO
支持Microsoft Windows，Linux和QNX驅動程序

規格
硬件
通信控制器：16C550 UART兼容寄存器組
公共汽車：ExpressCard x 1
連接器：DB9M x 1

串行接口
端口數：1個端口
串行標準：RS-422（點對點模式），RS-485（2線RS-485模式），4線RS-485（多點RS-422模式）
IRQ和I / O地址：由系統分配

串行線路保護
ESD保護：15KV ESD保護，適用於所有信號
浪湧保護：RS485 RS422信號的600W浪湧保護

性能
波特率：高達921.6 Kbps
FIFO：256字節

串行通信參數
數據位：5,6,7,8
停止位：1,1.5,2
平價：無，偶數，奇數，空間，馬克

串行信號
RS-422：TxD +，TxD-RxD +，RxD-，GND
2線RS-485：數據+，數據 - ，GND
4線RS-485：TxD +，TxD-，RxD +，RxD-，GND

司機支持
Windows：XP，2003，Vista，2008，Win 7，Win 8.1和Win 10
Linux：2.6和3.0
QNX：6.0

物理特徵
ExpressCard - 34毫米或54毫米

環境限制
工作溫度：-30~75℃
儲存溫度：-40~85℃
環境相對濕度：5~95％不凝結

標準和認證
CE和FCC支持

產品生產
生產：台灣製造
產品位置：台灣台北
