雙direstion串行端口RS232 RS-232到RS-422 RS 422 RS485 RS485轉換器3KV光學光電隔離器隔離隔離器隔離600W

項目編號：11005

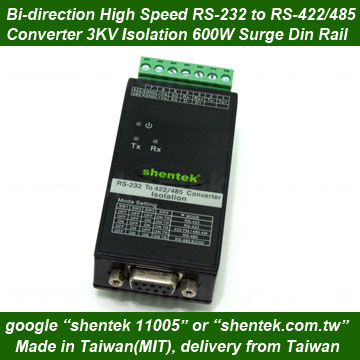

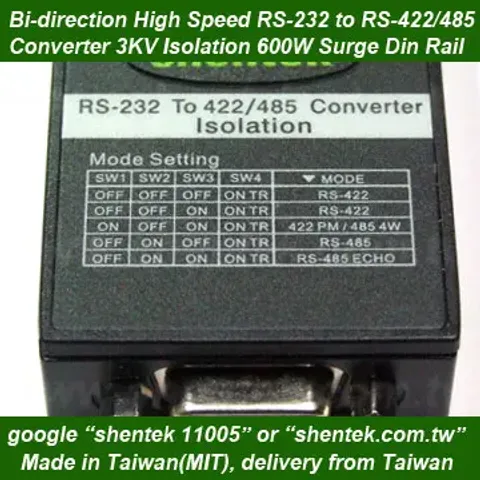

產品描述：高速雙向RS-232到RS-422/485 3KV光電隔離，600W浪湧轉換器。帶DIN導軌套件

介紹
shentek發布的RS-232到RS-422/485光電隔離3KV和600W浪湧彙率。它支持雙向 - RS-232到RS-422或RS-485，另一種方式是RS-422或RS-485到RS-232。它是為RS-422/485的優勢，運用傳統的RS-232設備的高效解決方案。轉換器，無需額外的軟件安裝。與簡單的DIP開關切換RS-422或RS-485可以選擇。 11005是完全兼容的串列COM端口與PC或筆記本電腦。

自動RTS控制
1：N的通信環境下，這是不可取的多個設備發送數據一次，造成電力的碰撞，導致錯誤。為了防止這種情況，只有一台設備需要發送一次數據，這意味著，在某些點是必要的數據I / O控制。執行由硬件自動切換，節省了額外的編程工作。

什麼是RS485回波模式
這是從RS485非回聲模式的方法不同點是，本身的輸出信號線再次輸入到輸入信號線。因此，它是可能的，以確認是否發送的數據與另一個終端或不閱讀呼應的數據發送的數據崩潰。這種操作模式很少使用，除非在一些特殊用途。所有操作由硬件電路控制，所以應用程序所需的任何操作。

使用4線制RS485
4線RS485網路是作為RS-422多點網路相同。被用作主機和RS485設備作為從站使用4線RS485匯流排RS-422設備。 RS422和RS485雖然有不同的電氣標准，大多數廠家的IC同時使用RS422和RS485介面。因此，RS-422多點和4線RS485可視為相等。


應用
自動取款機（ATM）
銷售點終端（POS）
自動零售亭
嵌入式系統
支付系統
交通系統
工廠自動化和過程式控制制
樓宇自動化
醫療系統
遠程訪問伺服器
存儲網路管理
醫療應用
筆記本電腦和工業PC外圍設備
通用RS-232數據鏈路
RS-422/485通訊
電表
工業控制區域網

功能與效益
高速波特率可達921.6Kbps

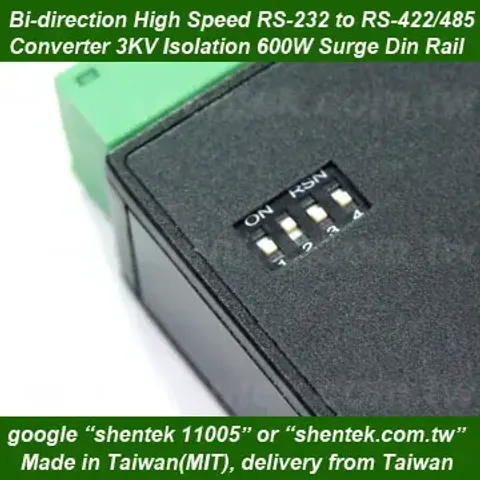

內置終結者DIP開關設定的120歐姆
最大10 4線RS-485設備連接（RS-422多點）模式
最多32個設備連接RS-485模式

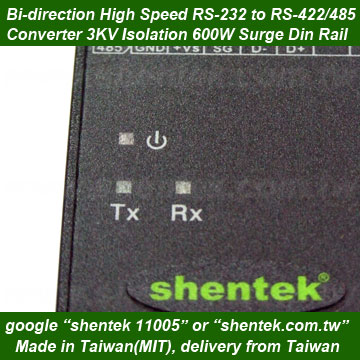

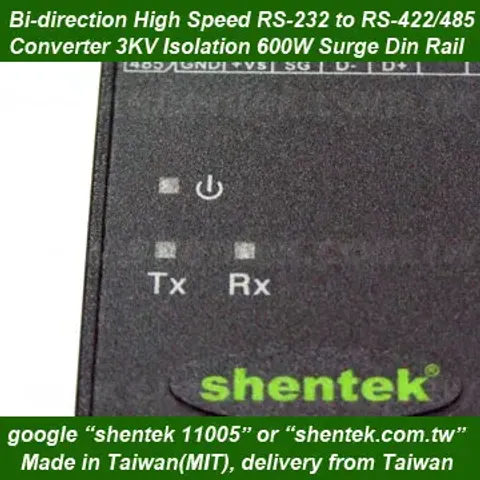

通信狀態可以通過LED監控
3KV光電隔離保護
600W浪湧保護
內建15KV ESD保護所有串口和RS-422/485信號的保護
支持工業規格
沒有驅動程序需要

規範
硬件

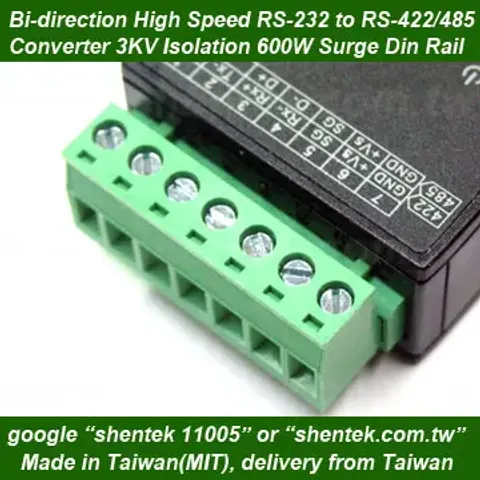

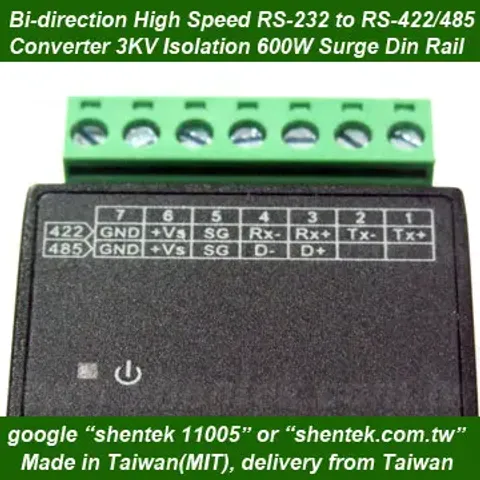

RS-422/485的連接器：端子座7針5.08毫米的

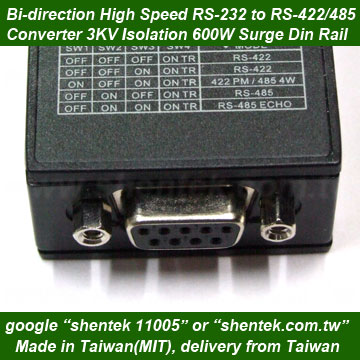

RS-232連接器：DB9母

串列介面
串列標准：RS-232和RS-422/485

串列線路保護
ESD保護：所有信號15KV ESD保護（為個RS-232/422/485）
光電隔離保護：3KV光電隔離（為RS-422/485）
浪湧保護：600W浪湧保護RS-422/485信號（為RS-422/485）

性能
傳輸速率：最高可達921.6 Kbps

距離
115.2KBPS，24 AWG雙絞線最長1.2Km

串列通信參數
數據位：5，6，7，8
停止位：1，1.5，2
奇偶校驗：無，偶數，奇數，空間，馬克
RTS：自動切換

串列信號
RS-232：TXD，RXD，RTS，CTS，DTR，DSR，DCD，GND，
RS-422：TX +，TX-，RX +，接收，接地
4線RS-485（RS-422多點）：TX +，TX-，RX +，接收，接地
RS-485（2線RS-485）：資料，數據，接地

驅動程序支持
沒有驅動程序的需要

物理特性
外殼：PC

環境限制
工作溫度：-30〜75℃
存儲溫度：-40〜85℃
環境相對濕度：5％〜95％非冷凝

標准和認證
CE和FCC支持

產品生產
生產：在台灣制造
地點：台北，台灣

包裝內容
高速雙向RS-232到RS-422/485 3KVIsoaltion 600W浪湧轉換器×1

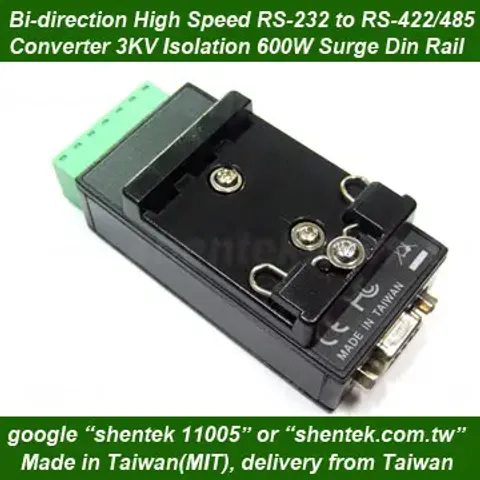

DIN導軌套件×1
快速灌輸指南x 1
驅動光盤X 1

保證
保修期限：1年
配送方式注冊航空郵件交付：中華郵政股份有限公司交貨地點：台灣船舶交貨方式：包小 - 空郵交貨時間：大部分面積是大約15 - 20個工作日內。南美地區和一些國家的約21 - 30個工作日內。
環境管理體系交付：中華郵政股份有限公司交貨地點：台灣船舶交貨方式：包小 - 空郵交貨時間：大部分面積大約是10個工作日內。南美地區和一些國家的約20個工作日內。
我們建議使用EMS，因為它是快速和安全。謝謝
