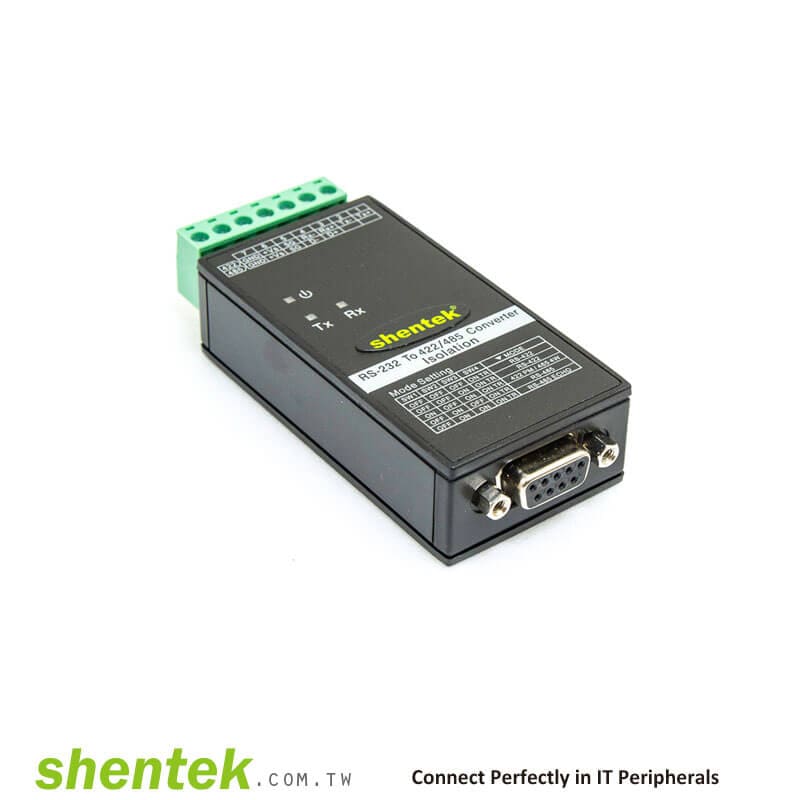

工業高速雙向串行RS232轉RS485 RS422 3KV光隔離

產品編號：11005

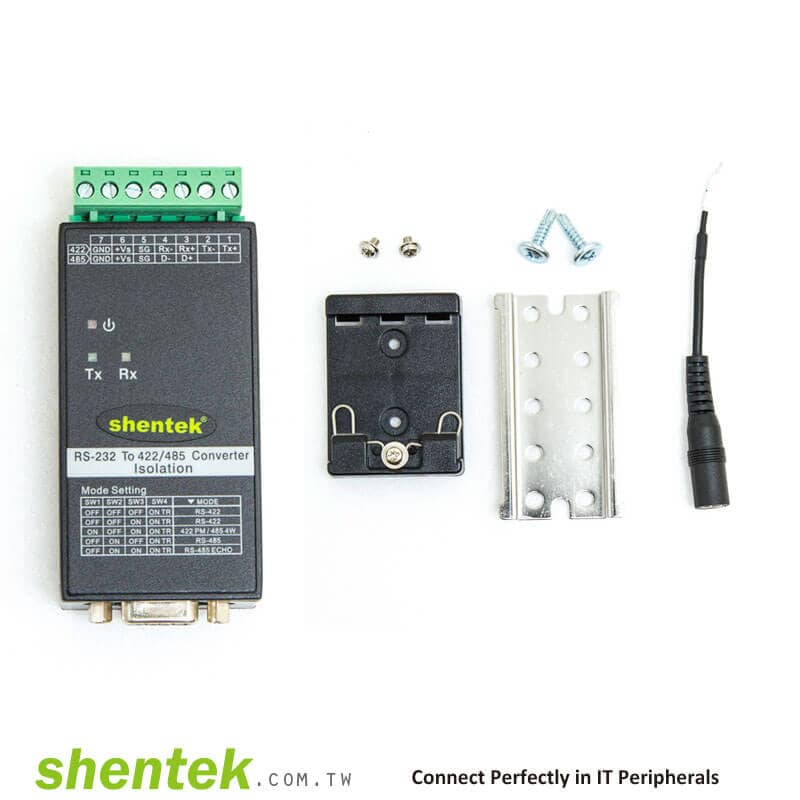

產品描述：工業高速雙向串行RS232轉RS485 RS422 3KV光隔離，600W浪湧轉換器。帶DIN導軌套件

介紹

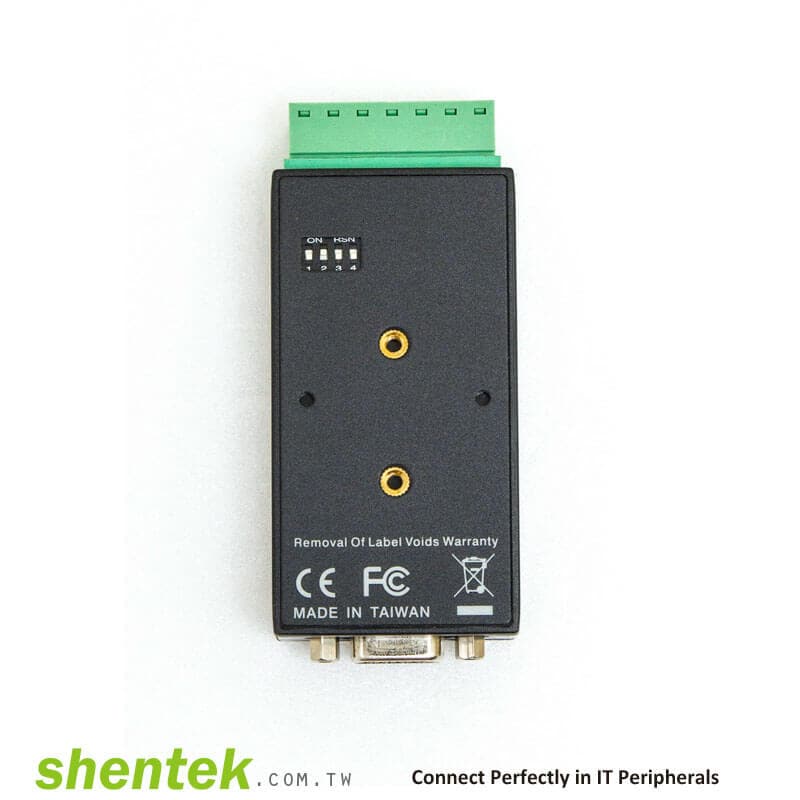

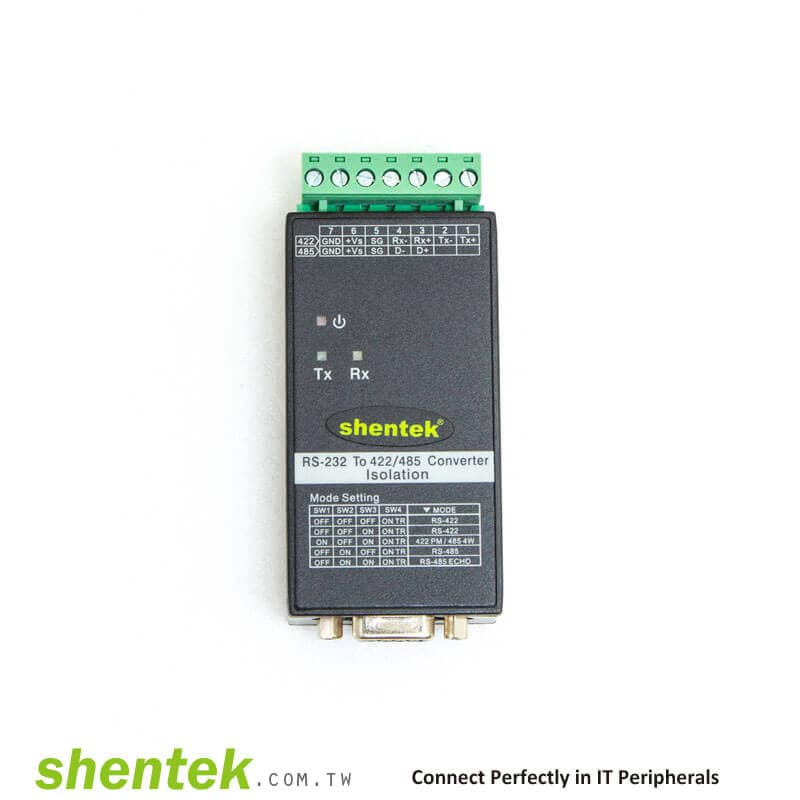

shentek發布RS-232至RS485 RS422 3KV光隔離和600W浪湧轉換器。它支持雙向 - RS-232到RS-422或RS-485，其他方式是RS-422或RS-485到RS-232。這是將RS485 RS422的優勢應用於傳統RS-232設備的有效解決方案。轉換器無需額外的軟件安裝即可運行。使用簡單的DIP開關可以選擇切換RS-422或RS-485。 11005與PC或筆記本電腦中的串行端口完全兼容。

自動RTS控制
在1：N通信環境下，不希望多個設備一次發送數據，導致電子衝突，從而導致錯誤。為了防止這種情況，一次只需要一個設備發送數據，這意味著在某些點上需要數據I / O控制。通過硬件執行自動切換，節省額外的編程工作。

什麼是RS485迴聲模式
與RS485非回波模式的方法不同的一點是輸出信號線本身再次輸入到輸入信號線。因此，可以通過讀取回波數據來確認發送的數據是否與另一終端發送的數據崩潰。除了某些特殊用途外，幾乎不使用這種操作模式。所有操作均由硬件電路控制，因此應用程序無需操作。

使用4線RS485
4線RS485網絡與RS422多點網絡相同。 RS422設備用作主設備，RS485設備用作4線RS485總線的從設備。雖然RS422和RS485具有不同的電氣標準，但大多數製造商生產的IC同時使用RS422和RS485接口。因此，RS422 Multi-Drop和4-Wire RS485可視為相同。


應用
自動櫃員機（ATM）
銷售點（POS）
自動零售亭
嵌入式系統
支付系統
交通系統
工廠自動化和過程控制
樓宇自動化
醫療系統
遠程訪問服務器
存儲網絡管理
醫療應用
筆記本電腦和工業PC外圍設備
通用RS-232數據鏈路
RS485 RS422通訊
公用儀表
工業控制局域網

特點和好處
高速波特率高達921.6Kbps
內置端接器120歐姆，用於DIP開關設置
最多10個設備連接，用於4線RS-485（RS-422多點）模式
用於RS-485模式的最大32個設備連接
可以通過LED監視通信狀態
3KV光隔離保護
600W浪湧保護
內置15KV ESD保護，適用於所有串行端口和RS485 RS422信號保護
支持工業規格
沒有司機需要

規格
硬件

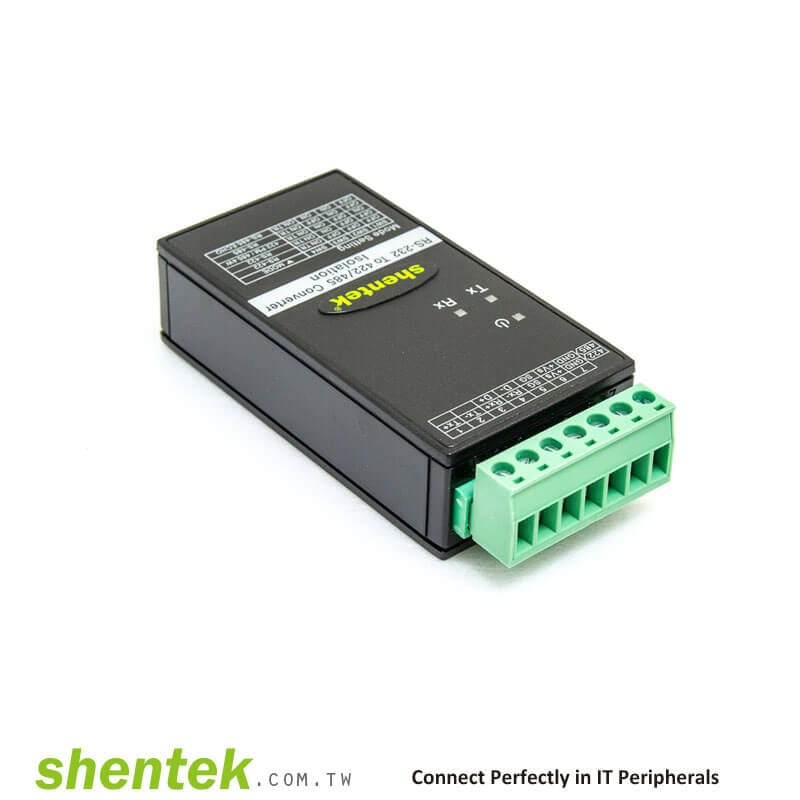

RS485 RS422連接器：接線端子7針5.08mm
RS-232連接器：DB9母頭

串行接口
串行標準：RS-232和RS485 RS422
