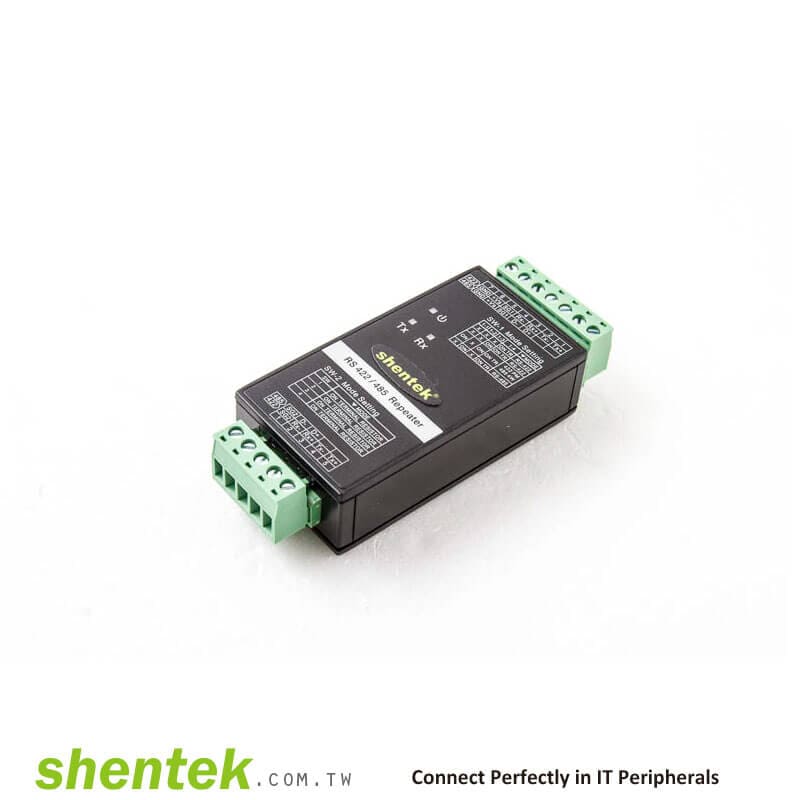

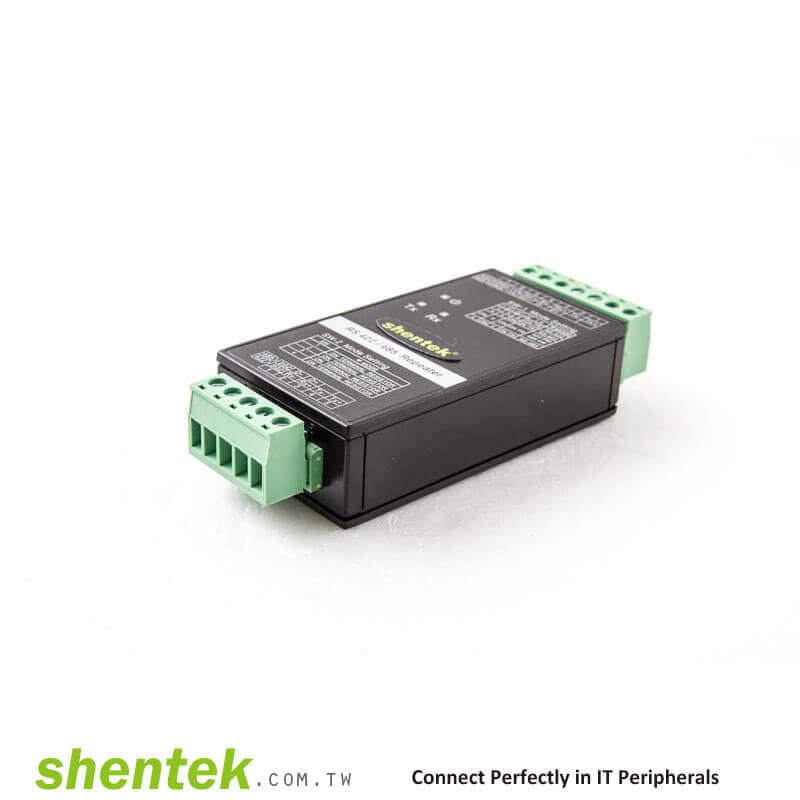

工业串行RS485 RS422中继器3KV隔离600W浪涌转换器

产品编号：11008

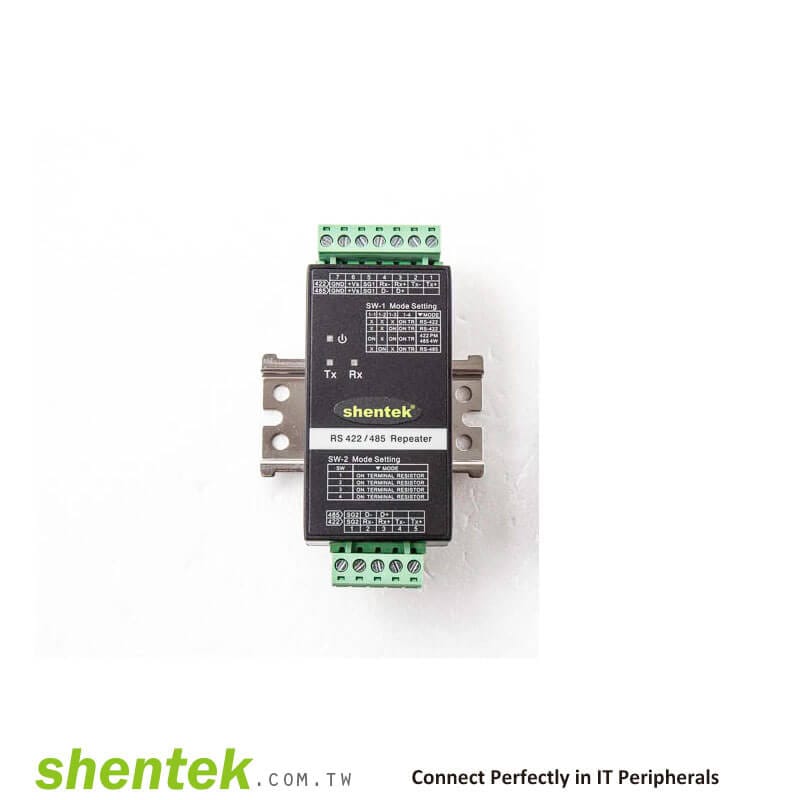

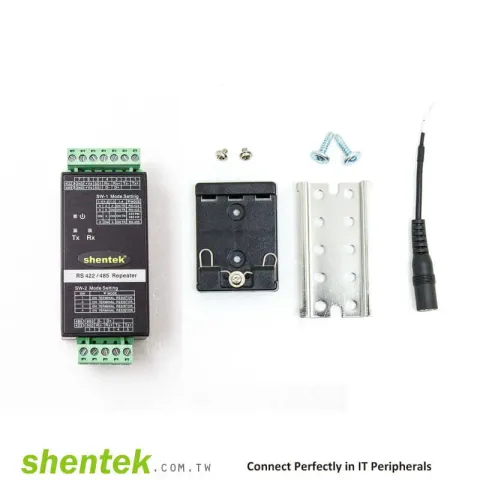

产品描述：工业串行RS485 RS422中继器3KV隔离600W浪涌转换器。带DIN导轨套件

介绍
shentek向RS485 RS422发布RS485 RS422中继器信号。这是将RS485 RS422的优势应用于传统RS485 RS422设备的有效解决方案。转发器在没有额外软件安装的情况下运行。通过简单的DIP开关切换，可以选择RS422或RS485。此外，该产品与PC中的串行COM端口完全兼容。

使用4线RS485
4线RS485网络与RS422多点网络相同。 RS422设备用作主设备，RS485设备用作4线RS485总线的从设备。虽然RS422和RS485具有不同的电气标准，但大多数制造商生产的IC同时使用RS422和RS485接口。因此，RS422 Multi-Drop和4-Wire RS485可视为相同。


应用
自动柜员机（ATM）
销售点（POS）
自动零售亭
嵌入式系统
支付系统
交通系统
工厂自动化和过程控制
楼宇自动化
医疗系统
远程访问服务器
存储网络管理
医疗应用
笔记本电脑和工业PC外围设备
通用RS-232数据链路
RS485 RS422通讯
公用仪表
工业控制局域网

特点和好处

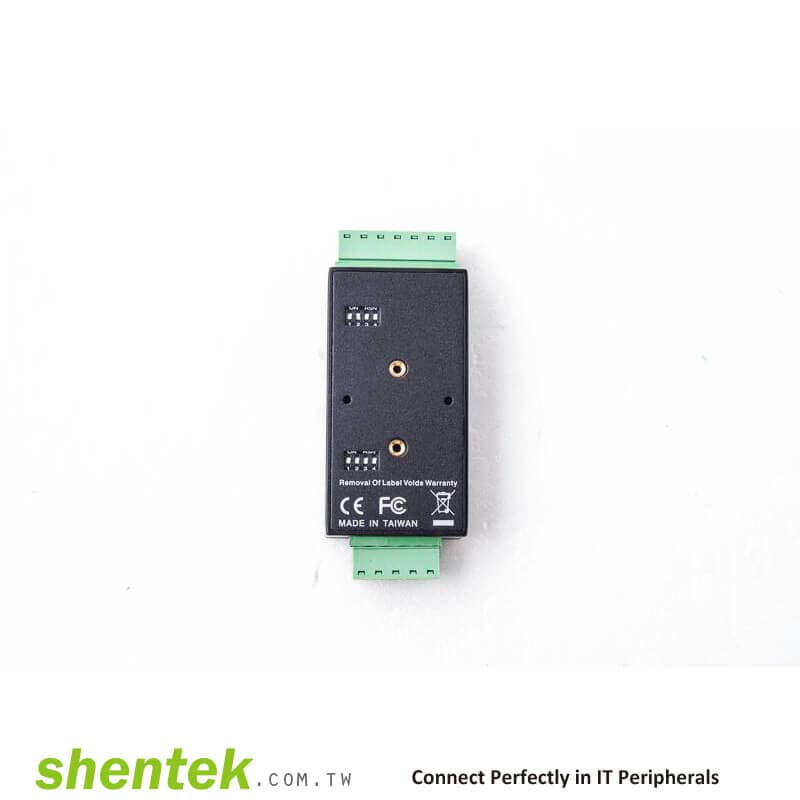

内置端接器120欧姆，用于DIP开关设置
完全兼容串行RS-422/485
直流电源10 - 30V内置电涌保护
最多10个设备连接，用于4线RS-485（RS-422多点）模式
用于RS-485模式的最大32个设备连接
可以通过LED监视通信状态
3KV隔离保护
600W浪涌保护
支持工业规格
没有司机需要

规格
硬件
RS485 RS422连接器：接线端子7针5.08mm

串行接口
串行标准：RS-422和RS-485

串行线路保护
ESD保护：所有信号均为15KV ESD保护（适用于RS-422/485）
隔离保护：3KV隔离保护
浪涌保护：RS485 RS422信号600W浪涌保护（适用于RS-422/485）

性能
波特率：高达460.8Kbps

距离
最大1.2Km乘115.2Kbps，24 AWG双绞线

串行通信参数
数据位：5,6,7,8
停止位：1,1.5,2
平价：无，偶数，奇数，空间，马克

串行信号
RS-422：Tx +，Tx-，Rx +，Rx-，GND
4线RS-485（RS-422多点）：Tx +，Tx-，Rx +，Rx-，GND
RS-485（2线RS-485）：数据+，数据 - ，GND
