規格
主要特徵
| TR-20 |
| 一般產品信息 | |
| 產品型號: | TR-20 |
| 額定值: | 600V, 20A |
| 尺寸: | 14.0*42.0*30.0 mm (L*W*H) |
| 適用導線規格: | 4.0 mm2 / AWG 12 |
| 螺絲: | M4 |
| 產品規格 [mm] | ||||
| 產品型號 | 電極P數 | 長度 (L) | 寬度 (W) | 高度 (H) |
| TR-20-01P | 1 | 11.0*1+3.0=14.0 | 42.0 mm | 30.0 mm |
| TR-20-02P | 2 | 11.0*2+3.0=25.0 | ||
| TR-20-03P | 3 | 11.0*3+3.0=36.0 | ||
| TR-20-04P | 4 | 11.0*4+3.0=47.0 | ||
| TR-20-05P | 5 | 11.0*5+3.0=58.0 | ||
| TR-20-nP | n | 11.0*n+3.0 | ||
| 3.0 mm = 邊蓋長度 | ||||

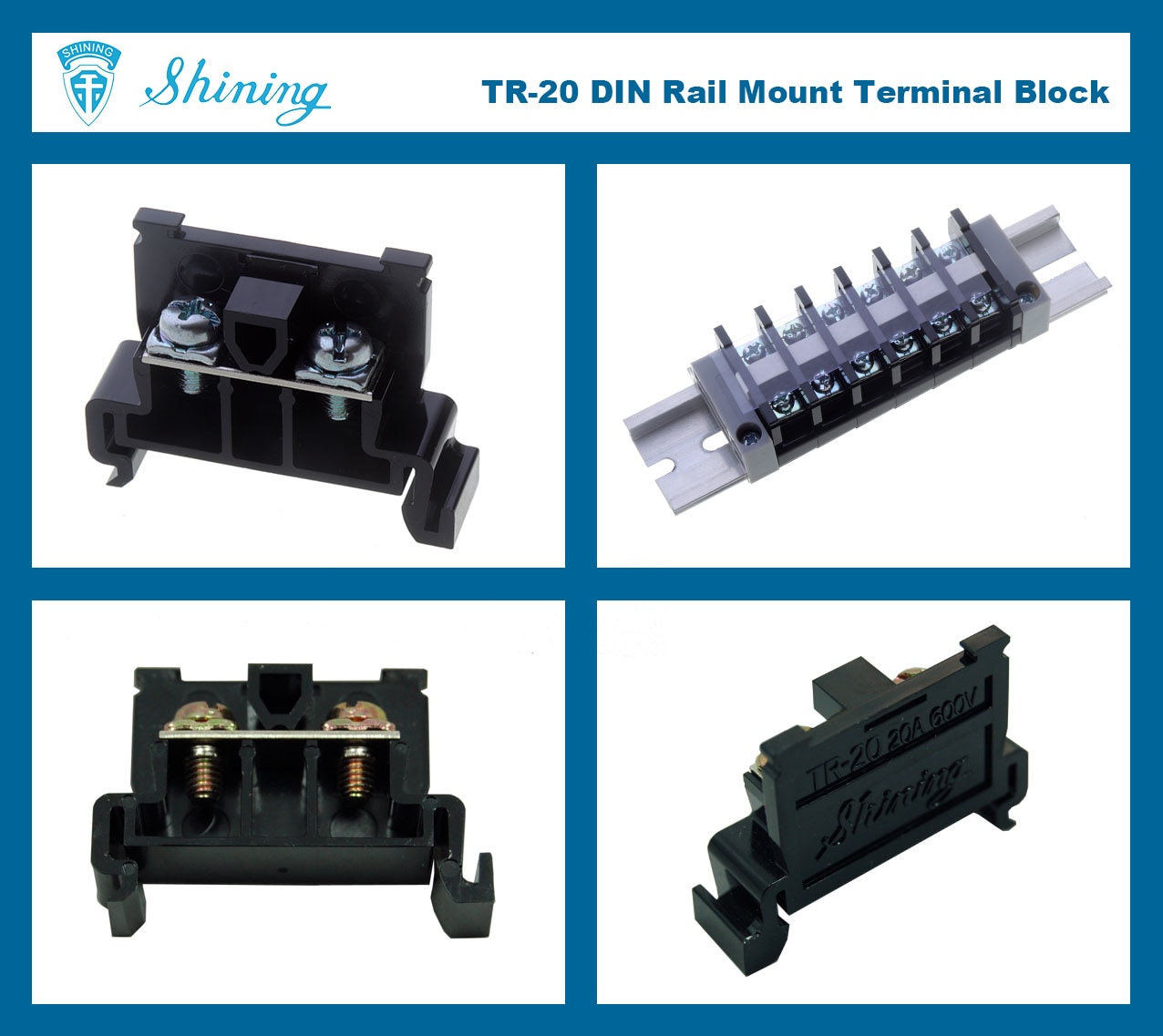

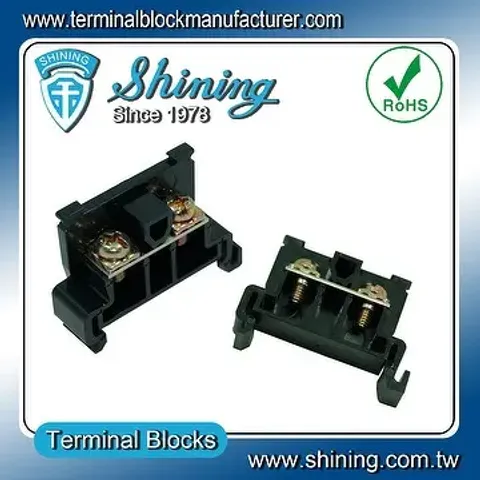

| 產品圖片 |
| 產品特色 |
產品型號: TR-20 額定電壓: 600V 額定電流: 20A 安裝方式: 35mm 軌道安裝 電極P數: 可組合成任意P數 產品特色: 夾式, 可快速安裝與拆卸, 毋須逐一拆卸並重新安裝所有端子台。 認證: RoHS |

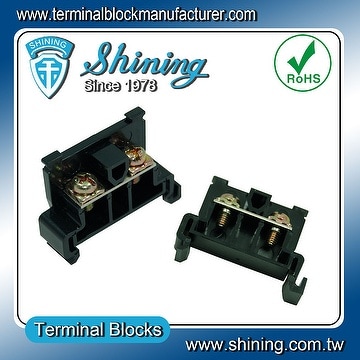

| TR 系列 產品圖片 |   | |||
| 產品型號 | TR-10 | TR-20 | TR-30 | TR-40 |
| 規格 / 尺寸 | ||||
| 總長度 L [mm] | 9.0*n+3.0 | 11.0*n+3.0 | 13.0*n+3.0 | 15.0*n+3.0 |
| 參考長度 L1 [mm] | 9.0*n | 11.0*n | 13.0*n | 15.0*n |
| 跨距 A [mm] | 7.5 | 8.5 | 10.0 | 12.0 |
| 節距 B [mm] | 9.0 | 11.0 | 13.0 | 15.0 |
| 寬度 W [mm] | 42.0 | |||
| 高度 H [mm] | 30.0 | |||
| 螺絲 C | M3 | M4 | M4 | M5 |
| 額定扭力矩 [N-m] | 0.5 | 1.2 | 1.2 | 2.0 |
| 額定扭力矩 [in-lb] | 4.4 | 10.6 | 10.6 | 17.7 |
| 電極P數 (電路數) | 可組合成任意P數 (n: 表示電極數目) | |||
| 電氣規格 | ||||
| 額定電壓 [V] | 600V | |||
| 額定電流 [A] | 10 A | 20 A | 30 A | 40 A |
| 適用導線規格 [mm2] | 1.6 mm2 | 4.0mm2 | 6.0 mm2 | 10.0 mm2 |
| 適用導線規格 [AWG] | AWG 16 | AWG 12 | AWG 10 | AWG 8 |
| 材料 | ||||
| 絕緣塑膠材料 Materials | PC | |||
| 顏色 | 黑 (白, 藍, 紅, 棕, 灰, 等等…) | |||
| 防火耐燃等級 | UL94V-2 (UL94V-0) | |||
| 工作溫度 [℃] | -40℃~+110℃(Max: +220℃) | |||
| 金屬導體 | 黃銅鍍鎳 (若有特殊需求且數量足夠，客戶亦可指定紅銅鍍錫) | |||
| 零配件 | 碼標紙條與透明防塵蓋隨購買之端子台附贈相對數量，其他配件為選購品。可選購硬殼之透明保護蓋來替代透明防塵蓋。. | |||
| 邊蓋 | TR-10EP | TR-20EP | TR-30EP | TR-40EP |
| 檔片 | TE-002, TA-002, (TA-002H), TF-ECL, (TF-ECH) | |||
| 適用軌道 | TA-001A, TA-001S (35 mm寬軌道) | |||
| 透明保護蓋 (硬) | M-PCV-S015 | M-PCV-S025 | M-PCV-A010 | M-PCV-A010 |
| 透明防塵蓋 (軟) | M-CV-010 | |||
| 碼標紙條 | M-MKS-010 (-XXX:表示其長度) | |||
| 固定用鐵棒 [mm] | M-MRD-010S (-XXX:表示其長度) | |||
| 備註 | Ex: TR-30-07P (TR-30的7P組合) | |||
| 包裝 |
| 100pcs/box, 1,600pcs/16boxes/N.W. : 15.8kgs /carton |
| 運送資訊 |
| 1. 數量較小時，一般偏向使用快遞寄送，如UPS, DHL, EMS, TNT or FedEx 等，以在期限內將貨品寄達世界各地。 |
2. 若是常規生產，貨品出貨可由空運、海運或快遞安排運送。請讓我們知道您的需求，我們會盡量節省您的運費並盡速送達。 |
