軌道組合式端子台 (TE-040)專業生產 | 端子台 | 保險絲座 | 固態繼電器 | 礙子 | 塑膠製品

型號
TE-040
製造地
Taiwan
供應商
享曆工業股份有限公司更多該商品之資訊
請求報價
聯繫供應商

享曆工業股份有限公司是台灣一家擁有超過35年經驗的專業軌道組合式端子台 (TE-040)生產製造服務商. 我們成立於西元1978年, 在配電器材製造業領域上, 享曆提供專業高品質的軌道組合式端子台 (TE-040)製造服務, 享曆 總是可以達成客戶各種品質要求

規格

  • 類型 : Barrier,Screw

主要特徵

TE-040



一般產品信息
產品型號:TE-040
額定值:600V, 40A
尺寸:21.0*38.0*25.0mm (L*W*H)
適用導線規格:10.0 mm2 / AWG 8
螺絲:M5



產品規格 [mm]
產品型號電極P數長度 (L)寬度 (W)高度 (H)
TE-040-01P115.0*1+6.0=21.038.0 mm25.0 mm
TE-040-02P215.0*2+6.0=36.0
TE-040-03P315.0*3+6.0=51.0
TE-040-04P415.0*4+6.0=66.0
TE-040-05P515.0*5+6.0=81.0
TE-040-nPn15.0*n+6.0
6.0 mm = 兩側邊蓋總長度

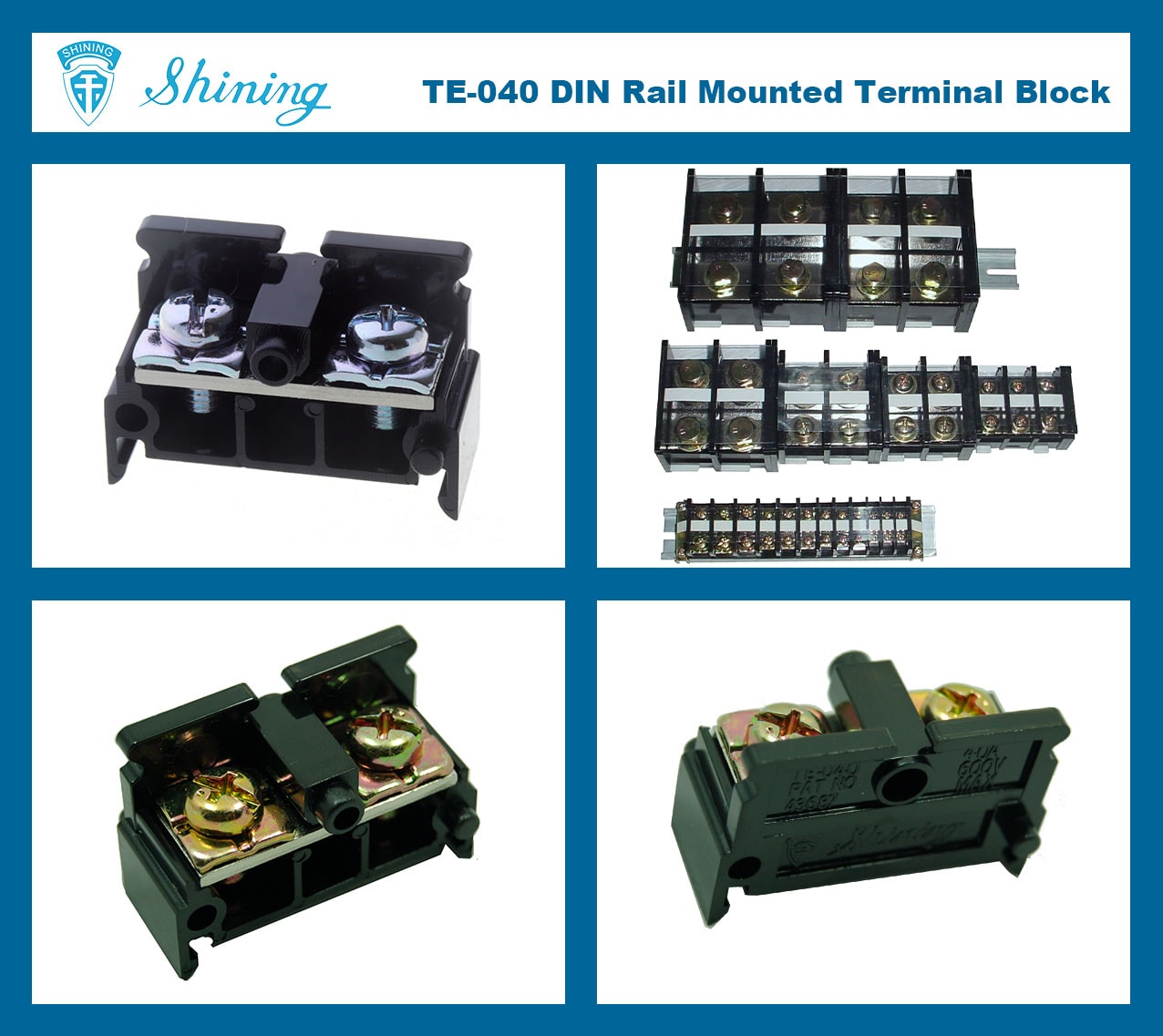

產品圖片

SHINING-TE-040-35mm-Din-Rail-Mounted-Assembly-Type-600V-40A-Terminal-Strip

產品特色

產品型號: TE-040

額定電壓: 600V

額定電流: 40A

安裝方式: 35mm 軌道安裝

電極P數: 可組合成任意P數

認證: RoHS

TE系列端子台為軌道式端子台，以黑色為顏色基本款式。產品顏色可根據客戶需求客製變更。本系列產品可於軌道上安裝；若有於面板上安裝的需求，可參考我們的TB系列 組合式端子台。透過兩側的安裝孔，亦可直接安裝於面板上。電流額定規格有10A, 20A, 30A, 40A, 60A, 80A, 100A, 125A, 150A, 200A, 300A, 400A。產品配有PVC材質的透明防塵蓋(軟)或透明保護蓋(硬)，提高產品的耐用度。可自由組裝所需的電極P數。在碼標紙條方面，我們也提供印字服務。



規格表
TE Series 產品圖片TE Series Terminal Strip
產品型號TE-010TE-020TE-030TE-040TE-060TE-080
規格 / 尺寸
總長度 (L) [mm]8.8*n+6.010.8*n+6.013.0*n+6.015.0*n+6.020.0*n+7.520.0*n+7.5
參考長度 (L1) [mm]8.8*n10.8*n13.0*n15.0*n20.0*n20.0*n
跨距 (A) [mm]7.08.010.012.016.516.5
節距 (B) [mm]8.810.813.015.020.020.0
寬度 (W) [mm]38.038.038.038.052.052.0
高度 (H) [mm]25.025.025.025.034.034.0
螺絲 (C) (鐵, 鍍鋅)M3M4M4M5M6M6
額定扭力矩 [N-m]0.51.21.22.02.52.5
額定扭力拒 [in-lb]4.410.610.617.722.122.1
電極P數 (電路數)可組合成任意P數 (n: 表示電極數目)
電氣規格
額定電壓 [V]600V
額定電流 [A]10A20A30A40A60A80A
適用導線規格 [mm2]1.6 mm24.0 mm26.0 mm210.0 mm216.0 mm225.0 mm2
適用導線規格 [AWG]AWG 16AWG 12AWG 10AWG 8AWG 6AWG 4
材料
絕緣塑膠材料PC
顏色黑 (白、藍、紅、棕、灰，等等…)
防火耐燃等級UL94V-2 (UL94V-0)
工作溫度 [℃]-40℃~+110℃ (Max: +220℃)
金屬導體黃銅鍍鎳(若有特殊需求且數量足夠，亦可指定紅銅鍍錫)
零配件碼標紙條與透明防塵蓋隨購買之端子台附贈相對數量，其他配件為選購品。可選購硬殼之透明保護蓋來替代透明防塵蓋。
邊蓋TE-010EPTE-060EPTE-080EP
檔片TE-002 / TA-002 / TA-002H / TF-ECL / TF-ECHTA-002H / TF-ECH
適用 軌道TA-001A / TA-001S (35mm 寬軌道)
透明保護蓋(硬)M-PCV-E010 (=TE-003)TE-060C
透明防塵蓋(軟)暫無M-CV-060

碼標紙條

M-MKS-010 (-XXX: 表示其長度)M-MKS-060 (-XXX: 表示其長度)
固定用鐵棒M-MRD-010S (-XXX: 表示其長度)M-MRD-060S (-XXX: 表示其長度)
備註Ex: TE-010-07P (TE-010的7P組合)

規格表
TE Series 產品圖片TA Series Terminal Block
產品型號TE-100TE-125TE-150TE-200TE-300TE-400
規格 / 尺寸
總長度 (L) [mm]26.5*n+8.026.5*n+830.0*n+835.0*n+842.0*n+1050.0*n+10
參考長度 (L1) [mm]26.5*n26.5*n30.0*n35.0*n42.0*n50.0*n
跨距 (A) [mm]22.522.526.031.037.045.0
節距 (B) [mm]26.5

線下訂購支付細節

  • 支付條款 : TT ,L/C ,PayPal

最近更新 : 2021-06-30
