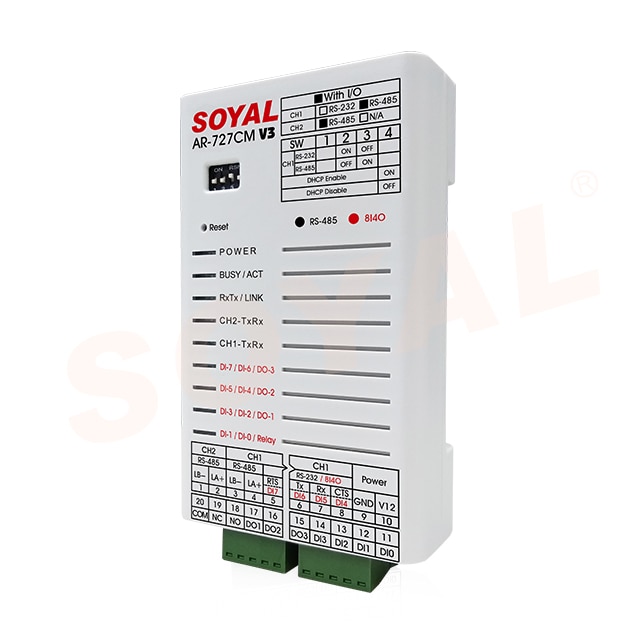

I/O (8埠輸入/3埠開集極輸出/1埠繼電器輸出)

還在煩惱通訊嗎？唯根轉換器幫你解決 硬體層: TCP/IP轉RS485與唯根 協議層: Modbus TCP轉 Modbus RTU

規格

• 乙太網路 : 10/100 Mbps Base T Ethernet <--> RS485
• 串列埠 : RS485 X2 傳輸速率 2400 bps - 115200 bps, (By order: RS232, RS232+RS485) Auto detect, 支援 TCP/Sever, TCP/Client, UDP模式
• 通訊速率 : 4800 bps -115200 bps
• 輸入 : 8 數位輸入
• 輸出 : 4 數位輸出 : 1 繼電器輸出(Form C) 1A/30VDC + 3數位輸出
• 模擬唯根輸出 : DO-1可模擬WG Data:1，DO-2可模擬WG Data:0, 支援唯根輸出最多128位元, 自動加入偶位元與奇位元與各種格式
• PoE乙太網路供電 : --
• 通訊協定 : ModBus-TCP, ARP, IP, TCP Client,UDP, ICMP, HTTP, DHCP, NetBIOS
• 串列資料緩存器 : 傳送接收各1K
• 狀態顯示 : 電源, 通訊, 輸入/輸出
• 自我監測防當功能 : 內建
• 有效距離 : 300m~1200m (RS485)
• 內建智慧連控功能 : YES
• 突波防護機制 : 400W peak power dissipation. Clamping time < 1 picosecond (theoretical, Power: bi-directional avalanche breakdown device., RS485 bi-directional avalanche breakdown device.
• 自復式保險絲 : 電源及RS485通訊均具備PTC保險絲
• 雜訊隔離 : 無
• 供應電源 : 9-24 VDC
• 消耗功率 : <2W
• 尺寸(mm) : 106.5(H)x66(W)x27.7(D)
• 淨重(g) : 約120
• 管理軟體 : 701Server, 701Client, HTTP Web page for any browser
• 作業系統 : Windows 7/8/10, Win Server 2008/2012/2016
• 操作溫度 : -20℃ ~ +70℃
• LVD : EN 62368-1
• EMC : EN 55032
• EMS : IEC 61000-4-2 ESD: Contact 6kV; Air: 8kV, IEC 61000-4-3 RS: 80MHz to 2.7GHz: 10V/m

主要特徵

特色介紹

---

1. 支援標準工業通訊協定Modbus/TCP＆Modbus/RTU over TCP

2. 支援UDP/RS-485(CH1＆CH2)火警連動廣播開門
3. 內建8組DI及4組DO，支援條件式邏輯控制
4. 串列設備，具有RS-485傳輸介面
5. 將主控電腦與讀卡機，連線構成通信網路，實現門禁連網控管
6. 通訊協定:ARP/IP/TCP Client/UDP/ICMP/HTTP/DHCP/NetBIOS/Modbus-TCP
7. 具電源及通信收送指示燈，便於問題排除及工作狀態識別
8. 瞬間突波防護:16kV

9. 提供雙通道透明傳輸, 可升級RS485/RS232設備具備TCP/IP通訊功能

10.支援同網段UDP廣播連動控制器火警連動釋放電鎖

11.支援連接於CH1/CH2的RS-485控制器火警連動釋放電鎖(可篩選)

12.分散I/O主控器功能，支援256 DI與256 DO，可直接與標準Modbus, SCADA圖控相容，當輸入點改變時立即主動傳送訊息至遠端伺服器

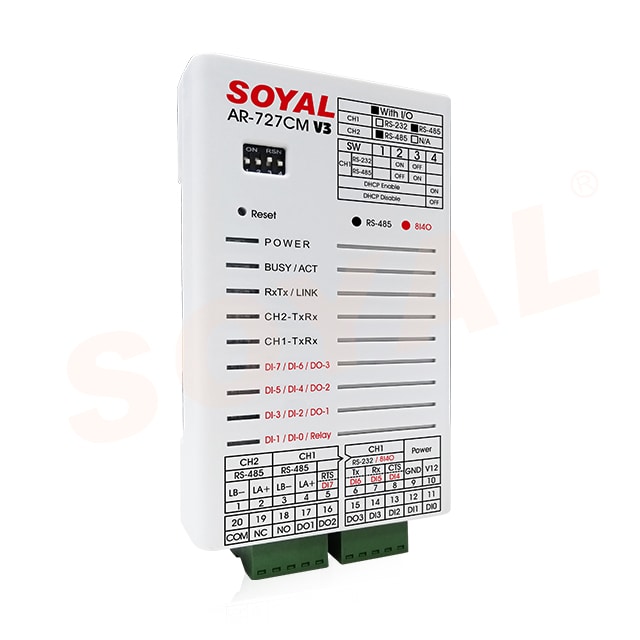

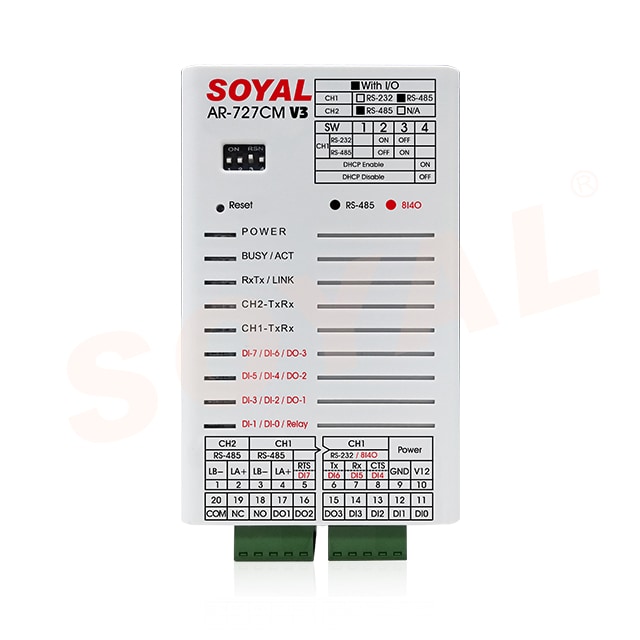

Modbus Gateway (TCP-RTU) TCP/ 唯根轉換器內建8DI 4DO (DO 0為Relay / DO1~3為開集極)

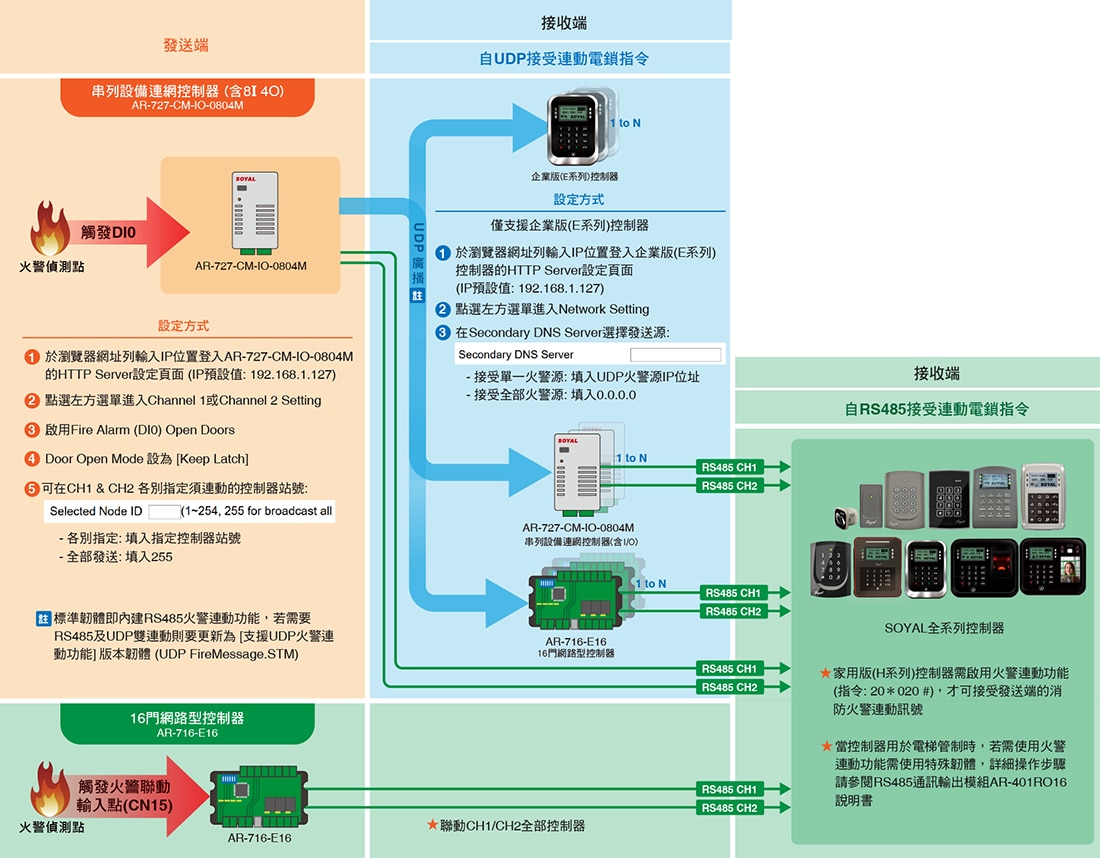

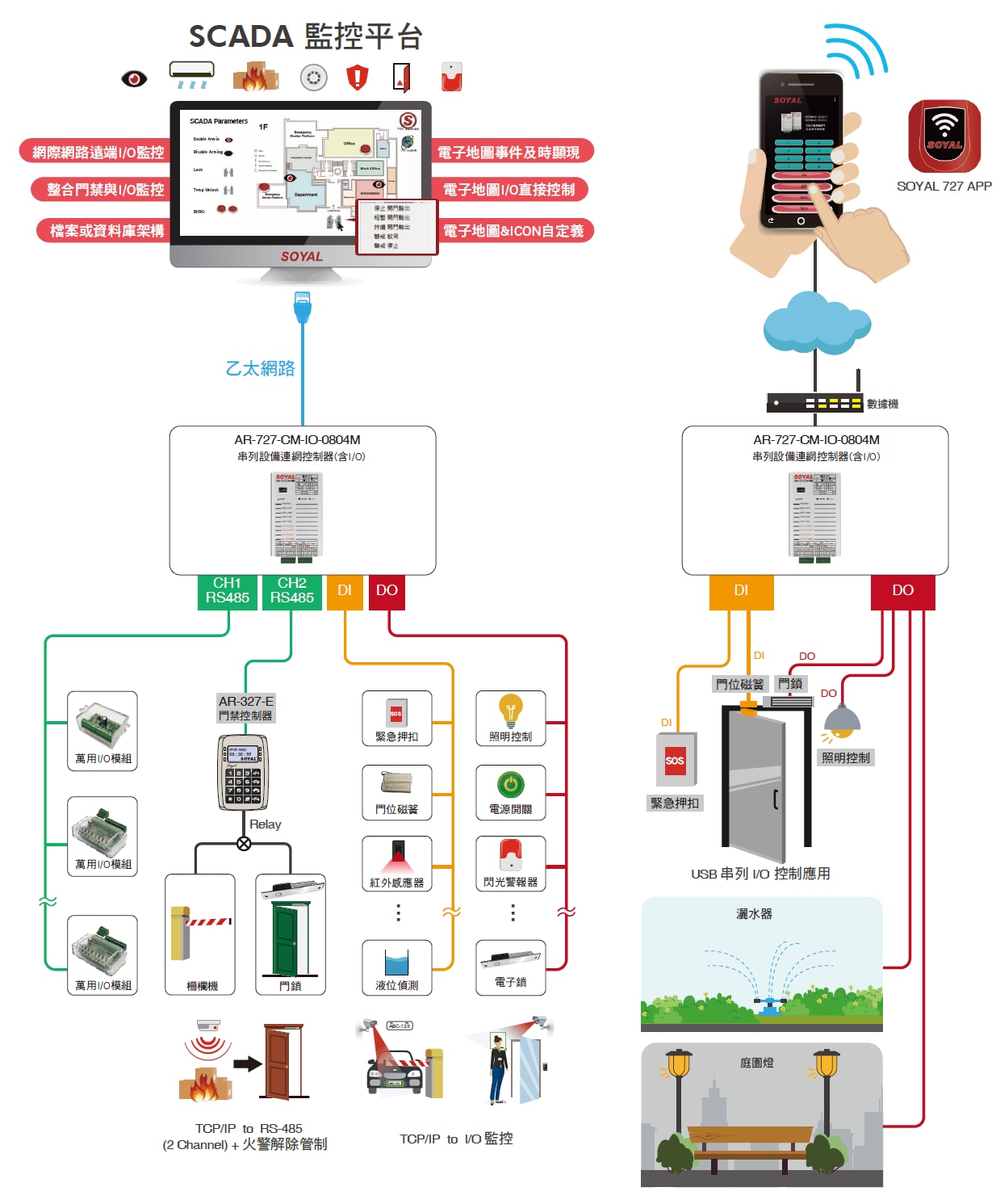

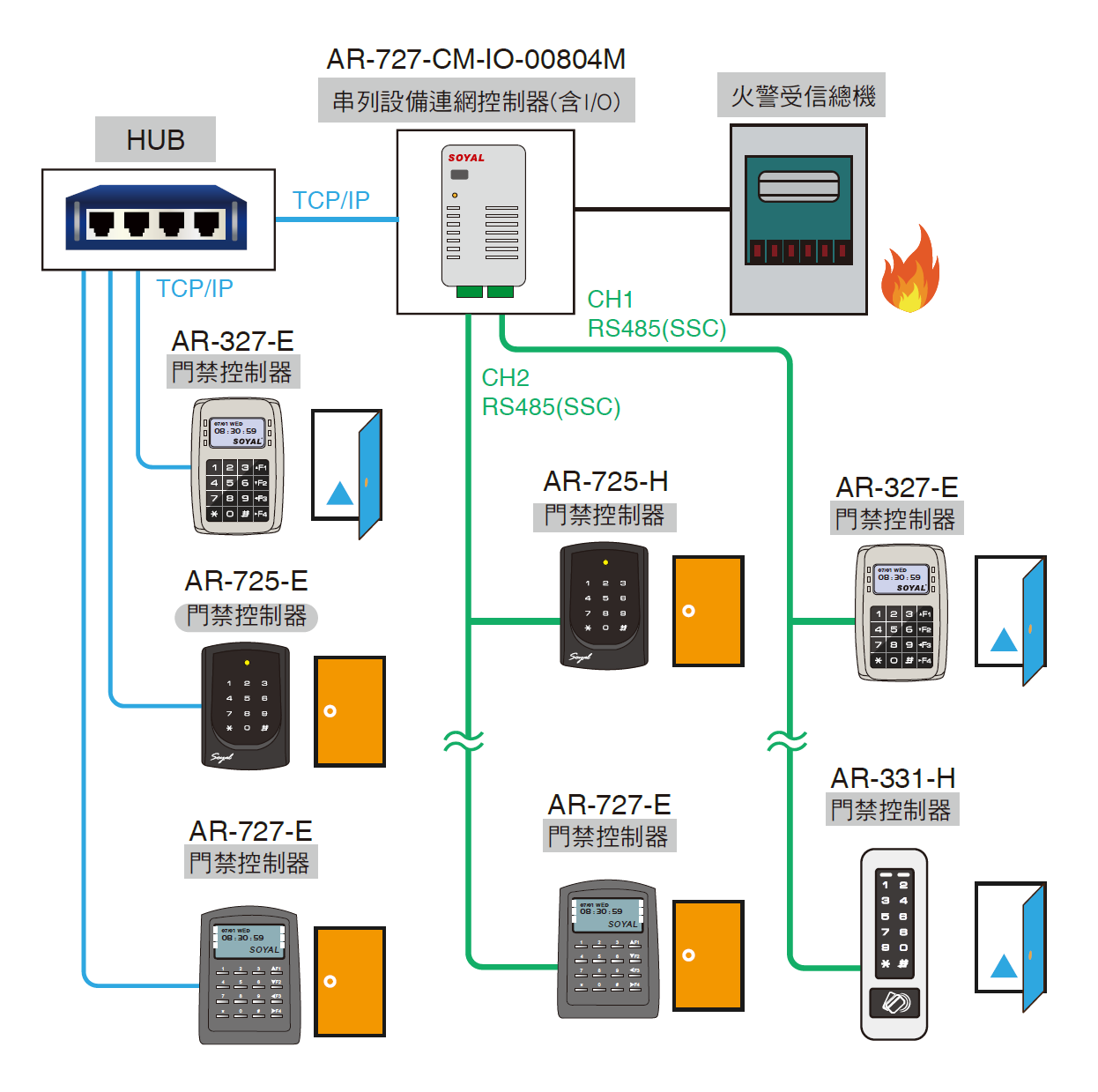

SOYAL AR-727-CM-IO-0804M內建火警消防連動釋放門鎖功能架構介紹

►點擊觀看完整圖片

系統架構

---

系統架構及應用

---

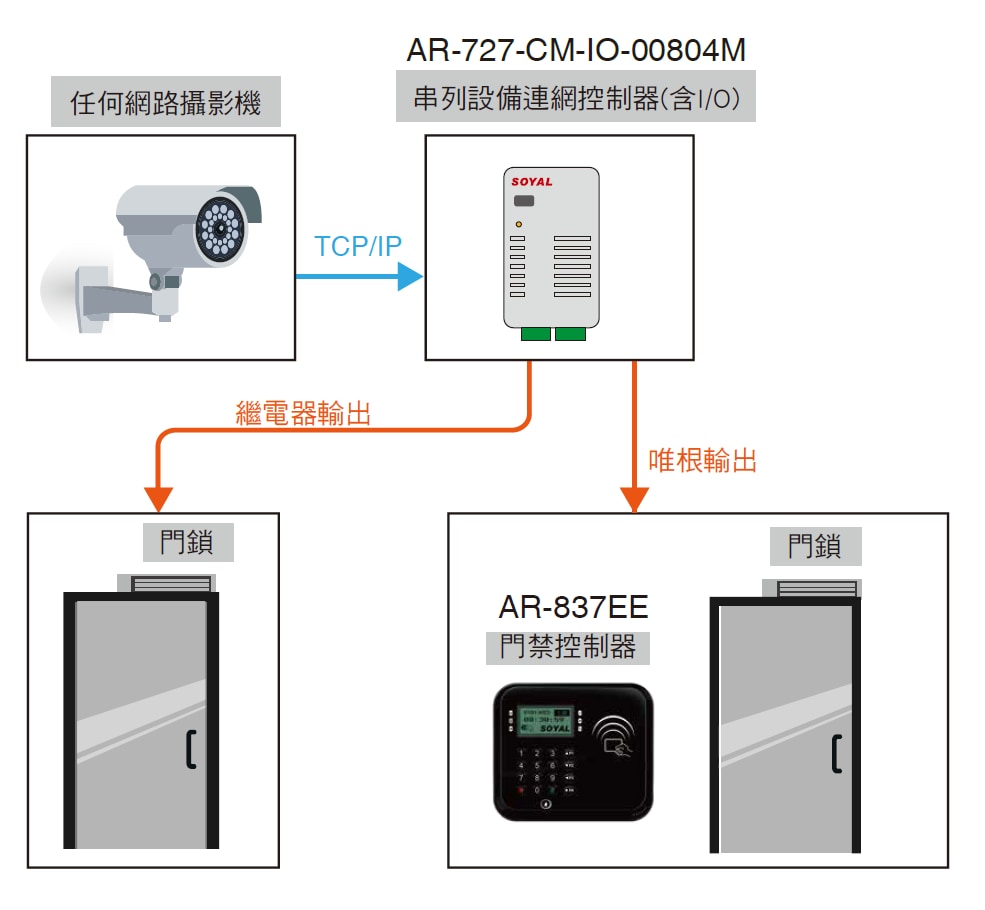

• 輕鬆整合人臉辨識及門禁系統
  最靈活的方式，使用AR-727-CM-IO-0804M串列設備聯網伺服器(含數位輸出/入) ，可輕鬆整合任何網路型設備，例如網路攝像機，網路人臉辨識，車牌辨識等，或以I/O觸發電鎖。不需依靠其他軟件。可將TCP/IP 轉換成唯根輸出。此設備可輕鬆整合監控系統與門禁系統，連接任一品牌網路型設備以達成數位整合需求。

• 火警連動解鎖
  提供客制化的邏輯控制應用滿足不同需求，例如以RS485或乙太網路廣播或指定之門禁於火警時自動解鎖。

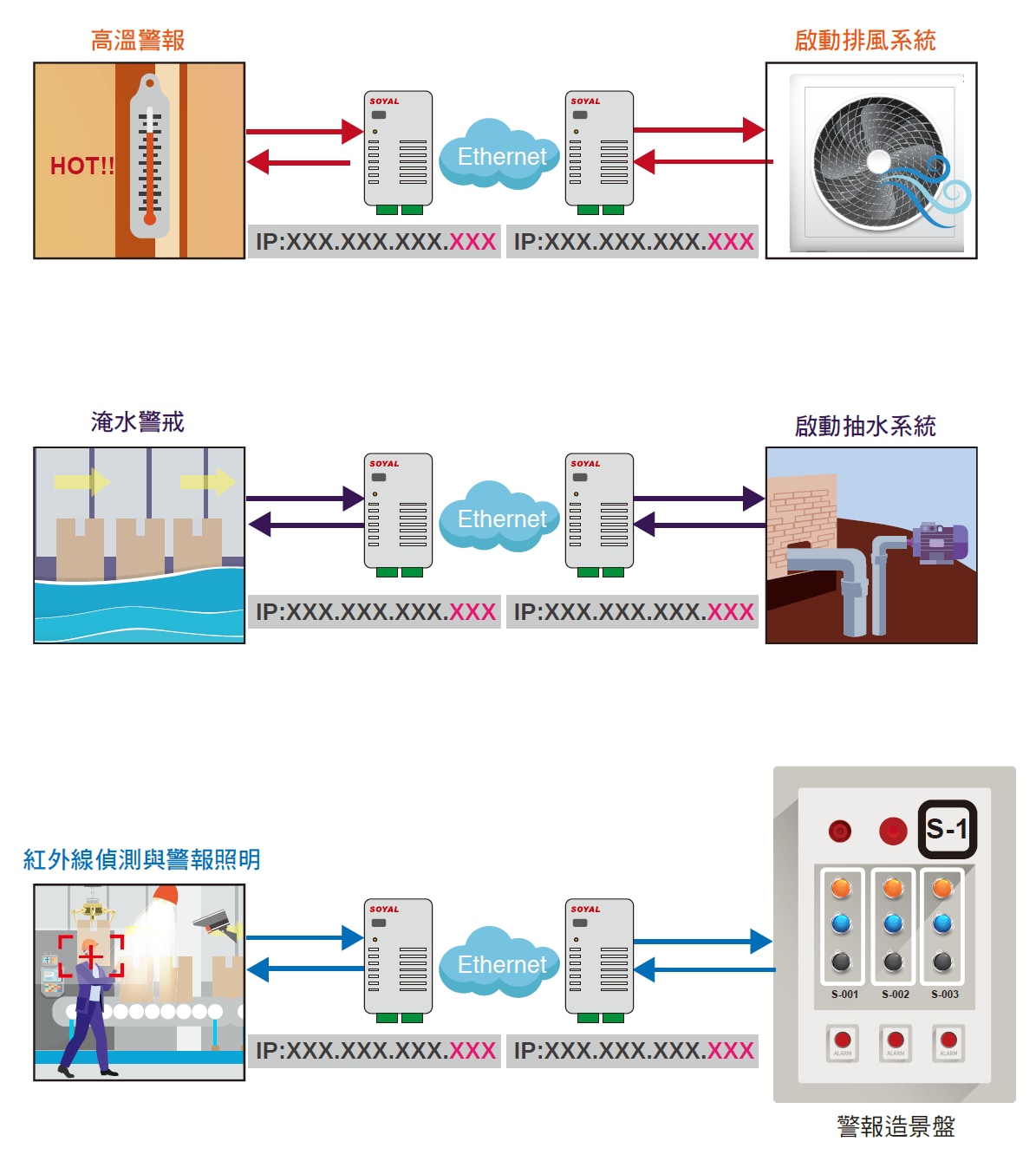

• 遠端I/O連動控制應用
  AR-727-CM-IO-0804M遠端連動控制功能可實現甲地DI觸發時乙地DO連動控制，可用於控制遠端設備或是警報連動警示功能。

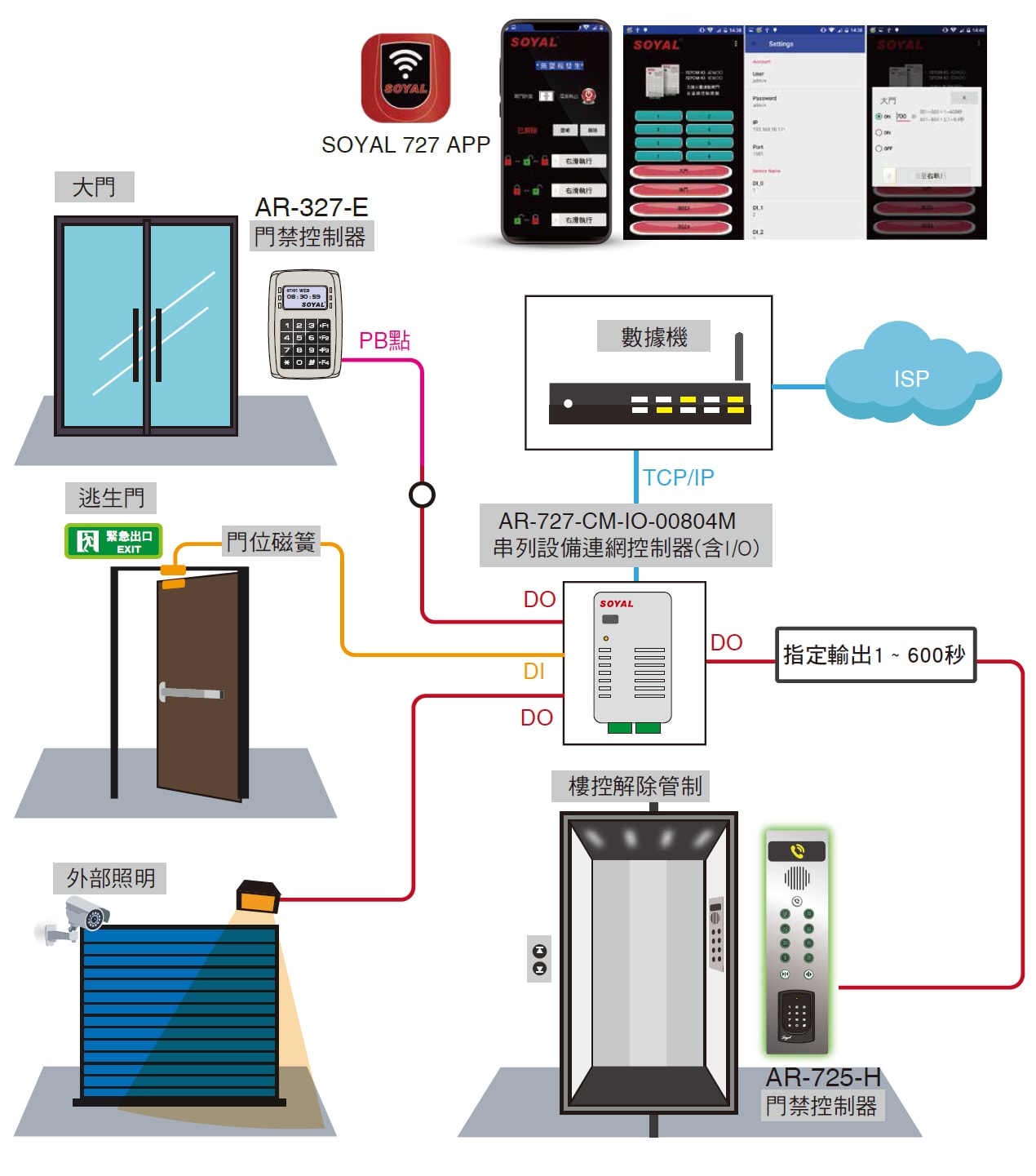

• APP I/O 控制燈、電鎖與門位監控
  使用Soyal727 APP搭配AR-727-CM-IO-0804M遠端模組可提供8組DI與4組DO輸出，各輸入/輸出點可自行定義名稱，並即時顯示數位輸入狀態；而數位輸出可以設定常開/常閉與輸出秒數(0.1秒~600秒)，實現行動管理生活化。
