開關上的連接器？線材上的連接器？到底怎麼稱呼？

  • 2024/05/24
facebooktwitterplurklinkedin

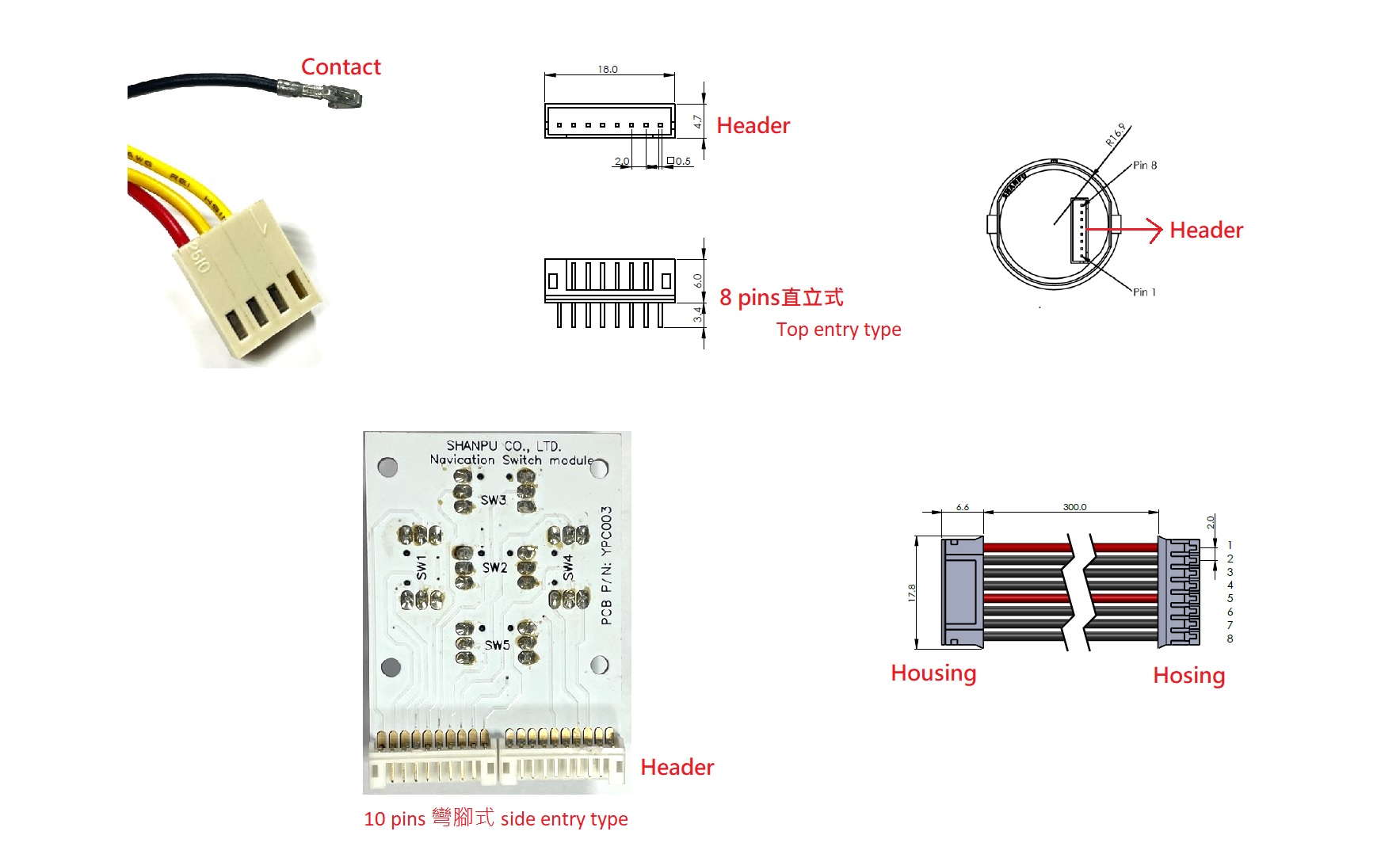

以SNA3所使用連接器為例，該連接器為8 pins直立式，腳距2.0mm，板對線連接器，連接器主要分幾個部件，Contact指的是線材末端金屬端子，接合Housing的部件負責導通、Housing為插頭是與Header接合的部件

以SPD5K為例，該連接器為10 pins彎腳式，PC板端連接器稱為Header，Header上會有端子可以焊在PCB上。Header有分不同形式，例如SMD或是TH，有直立式top entry type和彎腳side entry type等許多樣式，Pin數量會和housing一樣才能使用。
